รายละเอียดสินค้า:
|
| ใช้: | ส่วนประกอบควบคุมอุณหภูมิ | ความหนาแน่น: | 7.7 |
|---|---|---|---|
| อุณหภูมิโค้ง: | 39.0 ± 5% | สิ่งอำนวยความสะดวก: | ความไวสูง, ความต้านทานสูง, อุณหภูมิปานกลาง |
| ความต้านทาน: | 1.12 | กว่างอ: | 20.5 |
| แนะนำให้ใช้อุณหภูมิสูงสุด: | 260 องศาเซนติเกรด | องค์ประกอบการขยายตัวสูงและต่ำผสม: | Mn75Ni15Cu10 / Ni36 |
| ไฮไลต์: | precision tubing,kovar alloy |
||

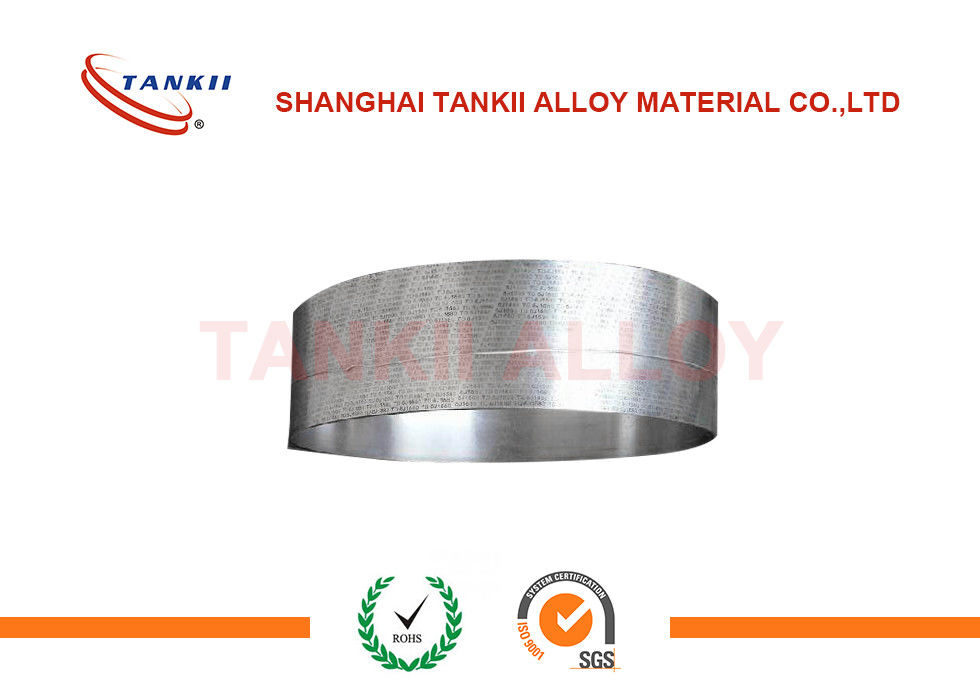

องค์ประกอบการควบคุมความร้อนด้วย Bimetal Strip TANKII ALLOY 5J20110 Kanthal 1200
TANKII Alloy-5J20110 ( แถบ Bimetallic )
(ชื่อสามัญ: Truflex P675R, Telcon200, Kanthal 1200)
แถบ Bimetallic ใช้ในการแปลงการเปลี่ยนแปลงอุณหภูมิเป็นการเปลี่ยนเชิงกล แถบนั้นประกอบด้วยโลหะที่แตกต่างกันสองแถบซึ่งขยายตัวในอัตราที่แตกต่างกันเมื่อถูกความร้อนโดยปกติจะเป็นเหล็กและทองแดงหรือในบางกรณีเหล็กและทองเหลือง แถบจะรวมเข้าด้วยกันตลอดความยาวของพวกเขาโดยโลดโผนประสานหรือเชื่อม การขยายที่แตกต่างกันบังคับให้แถบแบนงอทางเดียวถ้าถูกความร้อนและในทิศทางตรงกันข้ามถ้าระบายความร้อนต่ำกว่าอุณหภูมิเริ่มต้น โลหะที่มีค่าสัมประสิทธิ์การขยายตัวทางความร้อนสูงกว่าจะอยู่ที่ด้านนอกของส่วนโค้งเมื่อแถบถูกทำให้ร้อนและที่ด้านในเมื่อระบายความร้อนด้วย
การกระจัดด้านข้างของแถบนั้นมีขนาดใหญ่กว่าการขยายความยาวขนาดเล็กในโลหะสองชนิด เอฟเฟกต์นี้ใช้ในอุปกรณ์เครื่องกลและไฟฟ้า ในบางแอปพลิเคชันแถบ bimetal จะใช้ในรูปแบบแบน ในส่วนอื่น ๆ มันจะถูกห่อเป็นม้วนเพื่อความกะทัดรัด ความยาวที่มากขึ้นของเวอร์ชั่นคอยล์จะเพิ่มความไว
องค์ประกอบทางเคมี (%)
| เกรด | C | ศรี | Mn | P | S | Ni | Cr | ลูกบาศ์ก | เฟ |
| Ni36 | ≤0.05 | ≤0.3 | ≤0.6 | ≤0.02 | ≤0.02 | 35 ~ 37 | - | - | บาล |
| เกรด | C | ศรี | Mn | P | S | Ni | Cr | ลูกบาศ์ก | เฟ |
| Mn75Ni15Cu10 | ≤0.05 | ≤0.5 | บาล | ≤0.02 | ≤0.02 | 14 ~ 16 | - | 9 ~ 11 | ≤0.8 |
ส่วนประกอบ
| เกรด | 5J20110 |
| ชั้นการขยายตัวสูง | Mn75Ni15Cu10 |
| ชั้นการขยายตัวต่ำ | Ni36 |
คุณสมบัติทางกายภาพทั่วไป
| ความหนาแน่น (g / cm3) | 7.7 |
| ความต้านทานไฟฟ้าที่20ºC (OMmm2 / m) | 1.13 ± 5% |
| การนำความร้อน, λ / W / (m * ºC) | 6 |
| Elastic modulus, E / Gpa | 113 ~ 142 |
| ดัด K / 10-6 ºC-1 (20 ~ 135ºC) | 20.8 |
| อัตราการดัดอุณหภูมิ F / (20 ~ 130ºC) 10-6ºC-1 | 39.0% ± 5% |
| อุณหภูมิที่อนุญาต (ºC) | -70 ~ 200 |
| อุณหภูมิเชิงเส้น (ºC) | -20 ~ 150 |
แอพลิเคชัน: วัสดุส่วนใหญ่ในอุปกรณ์ควบคุมอัตโนมัติและเครื่องมือวัด (เช่น: เครื่องวัดอุณหภูมิไอเสีย, อุณหภูมิ, ควบคุมแรงดันไฟฟ้า, รีเลย์อุณหภูมิ, การสลับการป้องกันอัตโนมัติ, เมตรไดอะแฟรม, ฯลฯ ) ทำให้การควบคุมอุณหภูมิ, การชดเชยอุณหภูมิ, ขีด จำกัด อุณหภูมิ ส่วนประกอบที่ไวต่อความร้อน
คุณสมบัติ: คุณสมบัติ พื้นฐานของเทอร์โมสแตติม Bimetallic คือการเสียรูปเนื่องจากการเปลี่ยนแปลงของอุณหภูมิทำให้เกิดช่วงเวลาหนึ่ง
ค่าสัมประสิทธิ์การขยายตัวของเทอร์โมสตริเมอร์ Bimetallic Strip นั้นแตกต่างจากโลหะหรือโลหะผสมสองชั้นหรือมากกว่าตามพื้นผิวสัมผัสทั้งหมดที่ถูกยึดติดอย่างแน่นหนาโดยมีการเปลี่ยนแปลงรูปร่างขึ้นกับอุณหภูมิ ในกรณีที่ค่าสัมประสิทธิ์การขยายตัวที่สูงขึ้นของชั้นที่ใช้งานเป็นชั้นที่เรียกว่าค่าสัมประสิทธิ์การขยายตัวที่ต่ำของชั้นที่มีชื่อว่าชั้นเรื่อย ๆ
รูปแบบของการจัดหา
| ชื่อโลหะผสม | ชนิด | มิติ | ||
| OhmAlloy-5J20110 | เพิก | W = 5 ~ 120 มม | T = 0.1 มม | |
