รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Alloy 4J29
ได้รับการรับรอง: ISO 9001 and RoHS
หมายเลขรุ่น: โควาร์ / 4J29
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 10KG
ราคา: USD 30~50/ kg
รายละเอียดการบรรจุ: กระดาษกันน้ำ กล่องและกล่องไม้
เวลาการส่งมอบ: 4-8 สัปดาห์
เงื่อนไขการชำระเงิน: T/T, Western Union, L/C, Paypal
สามารถในการผลิต: 30000KG ต่อเดือน
รูปร่าง: |
สตริป, ฟอยล์, แผ่น, ลวด |
สภาพ: |
สดใส/ ออกซิไดซ์; อ่อน/แข็ง |
มาตรฐาน: |
YB/T5231-2005 / ГОСТ 14080-78 |
สี: |
เงิน |
น้ำหนักของขดลวด: |
1~45 กก. |
รูปร่าง: |
สตริป, ฟอยล์, แผ่น, ลวด |
สภาพ: |
สดใส/ ออกซิไดซ์; อ่อน/แข็ง |
มาตรฐาน: |
YB/T5231-2005 / ГОСТ 14080-78 |
สี: |
เงิน |
น้ำหนักของขดลวด: |
1~45 กก. |

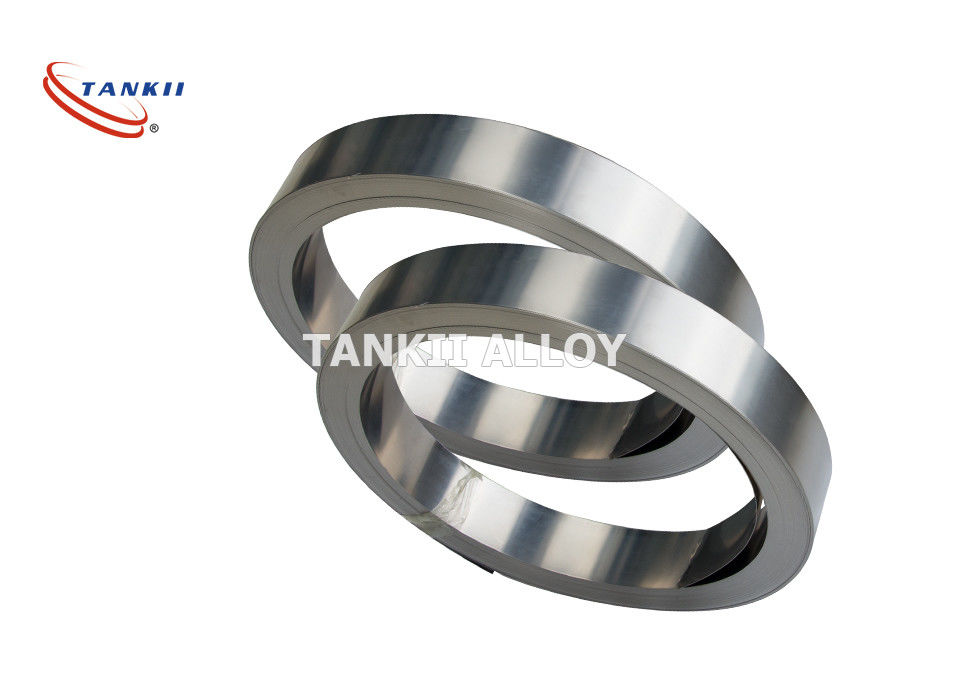

4j29 Strip 0.15mm * 20mm สำหรับปั๊มเชลล์โลหะเซรามิก
(ชื่อสามัญ: Kovar, Nilo K, KV-1, Dilver Po, Vacon 12)
Alloy-4J29 หรือที่เรียกว่าโลหะผสม Kovarมันถูกคิดค้นขึ้นเพื่อตอบสนองความต้องการตราประทับระหว่างแก้วกับโลหะที่เชื่อถือได้ ซึ่งจำเป็นในอุปกรณ์อิเล็กทรอนิกส์ เช่น หลอดไฟ หลอดสุญญากาศ หลอดรังสีแคโทด และระบบสุญญากาศในวิชาเคมีและการวิจัยทางวิทยาศาสตร์อื่นๆโลหะส่วนใหญ่ไม่สามารถผนึกกับแก้วได้เนื่องจากค่าสัมประสิทธิ์การขยายตัวทางความร้อนไม่เหมือนกับแก้ว ดังนั้นเมื่อข้อต่อเย็นตัวลงหลังการประดิษฐ์ ความเค้นเนื่องจากอัตราการขยายตัวที่แตกต่างกันของแก้วและโลหะทำให้เกิดรอยต่อ
(-โควาร์)
Kovar เป็นโลหะผสมนิกเกิล-โคบอลต์เฟอร์รัสที่มีองค์ประกอบเหมือนกับเฟอร์นิโก ออกแบบมาให้เข้ากันได้กับลักษณะการขยายตัวทางความร้อนของแก้วบอโรซิลิเกต (~5 × 10?6 /K ระหว่าง 30 ถึง 200 °C ถึง ~10 × 10?6 /K ที่ 800 °C) เพื่อให้สามารถเชื่อมต่อทางกลได้โดยตรงในช่วงอุณหภูมิพบการใช้งานในตัวนำไฟฟ้าที่เข้าสู่ซองแก้วของชิ้นส่วนอิเล็กทรอนิกส์ เช่น หลอดสุญญากาศ (วาล์ว) หลอดเอ็กซ์เรย์ และไมโครเวฟ และหลอดไฟบางตัว
ชื่อ Kovar มักใช้เป็นคำศัพท์ทั่วไปสำหรับโลหะผสม Fe-Ni ที่มีคุณสมบัติการขยายตัวทางความร้อนเฉพาะเหล่านี้สังเกต Invar โลหะผสม Fe-Ni ที่เกี่ยวข้องซึ่งแสดงการขยายตัวทางความร้อนขั้นต่ำ
Alloy-4J29 ถูกคิดค้นขึ้นเพื่อตอบสนองความต้องการซีลระหว่างแก้วกับโลหะที่เชื่อถือได้ ซึ่งจำเป็นในอุปกรณ์อิเล็กทรอนิกส์ เช่น หลอดไฟ หลอดสุญญากาศ หลอดรังสีแคโทด และระบบสุญญากาศในเคมีและการวิจัยทางวิทยาศาสตร์อื่นๆโลหะส่วนใหญ่ไม่สามารถผนึกกับแก้วได้เนื่องจากค่าสัมประสิทธิ์การขยายตัวทางความร้อนไม่เหมือนกับแก้ว ดังนั้นเมื่อข้อต่อเย็นตัวลงหลังการประดิษฐ์ ความเค้นเนื่องจากอัตราการขยายตัวที่แตกต่างกันของแก้วและโลหะทำให้เกิดรอยต่อ
Alloy-4J29 ไม่เพียงแต่มีการขยายตัวทางความร้อนคล้ายกับแก้วเท่านั้น แต่ยังสามารถสร้างเส้นโค้งการขยายตัวทางความร้อนแบบไม่เชิงเส้นเพื่อให้เข้ากับกระจกได้ ซึ่งช่วยให้ข้อต่อสามารถทนต่อช่วงอุณหภูมิกว้างได้ในทางเคมี มันยึดติดกับแก้วผ่านชั้นออกไซด์ระดับกลางของนิกเกิลออกไซด์และโคบอลต์ออกไซด์สัดส่วนของเหล็กออกไซด์ต่ำเนื่องจากการลดลงด้วยโคบอลต์ความแข็งแรงพันธะขึ้นอยู่กับความหนาและลักษณะของชั้นออกไซด์เป็นอย่างมากการปรากฏตัวของโคบอลต์ทำให้ชั้นออกไซด์ละลายและละลายในแก้วหลอมเหลวได้ง่ายขึ้นสีเทา เทาน้ำเงิน หรือน้ำตาลเทา บ่งบอกถึงการปิดผนึกที่ดีสีโลหะบ่งบอกถึงการขาดออกไซด์ ในขณะที่สีดำหมายถึงโลหะที่ออกซิไดซ์มากเกินไป ในทั้งสองกรณีนำไปสู่ข้อต่อที่อ่อนแอ
ส่วนใหญ่ใช้ในส่วนประกอบสูญญากาศไฟฟ้าและการควบคุมการปล่อย, หลอดช็อต, หลอดจุดไฟ, แมกนีตรอนแก้ว, ทรานซิสเตอร์, ปลั๊กซีล, รีเลย์, ตะกั่ววงจรรวม, แชสซี, วงเล็บและการปิดผนึกที่อยู่อาศัยอื่น ๆ
องค์ประกอบปกติ%
นิ |
28.5~29.5 | เฟ | บาล. | โค | 16.8~17.8 | ซิ | ≤0.3 |
โม | ≤0.2 | Cu | ≤0.2 | Cr | ≤0.2 | มิน | ≤0.5 |
ค | ≤0.03 | พี | ≤0.02 | ส | ≤0.02 |
แรงดึง MPa
รหัสเงื่อนไข |
สภาพ | ลวด | เปลื้องผ้า |
R | อ่อน | ≤585 | ≤570 |
1/4I | 1/4 ฮาร์ด | 585~725 | 520~630 |
1/2I | 1/2 ฮาร์ด | 655~795 | 590~700 |
3/4I | 3/4 ฮาร์ด | 725~860 | 600~770 |
ฉัน | แข็ง | ≥850 | ≥700 |
คุณสมบัติทางกายภาพทั่วไป
ความหนาแน่น (g/cm3) |
8.2 |
ความต้านทานไฟฟ้าที่20ºC(mm2/m) | 0.48 |
ปัจจัยอุณหภูมิของความต้านทาน (20ºC ~ 100ºC) X10-5 / ºC | 3.7~3.9 |
Curie point Tc/ ºC | 430 |
โมดูลัสยืดหยุ่น E/ Gpa | 138 |
ค่าสัมประสิทธิ์การขยายตัว
θ/ºC | α1/10-6ºC-1 | θ/ºC | α1/10-6ºC-1 |
20~60 | 7.8 | 20~500 | 6.2 |
20~100 | 6.4 | 20~550 | 7.1 |
20~200 | 5.9 | 20~600 | 7.8 |
20~300 | 5.3 | 20~700 | 9.2 |
20~400 | 5.1 | 20~800 | 10.2 |
20~450 | 5.3 | 20~900 | 11.4 |
การนำความร้อน
θ/ºC | 100 | 200 | 300 | 400 | 500 |
λ/ W/(ม.*ºC) | 20.6 | 21.5 | 22.7 | 23.7 | 25.4 |
กระบวนการบำบัดความร้อน | |
การหลอมเพื่อบรรเทาความเครียด | อุ่นที่อุณหภูมิ 470~540ºC ค้างไว้ 1~2 ชั่วโมงเย็นลง |
การหลอม | ในสุญญากาศทำให้ร้อนถึง 750~900ºC |
เวลาถือ | 14 นาที~1 ชม. |
อัตราการทำความเย็น | ไม่เกิน 10 ºC/นาที ทำให้เย็นลงถึง 200 ºC |
