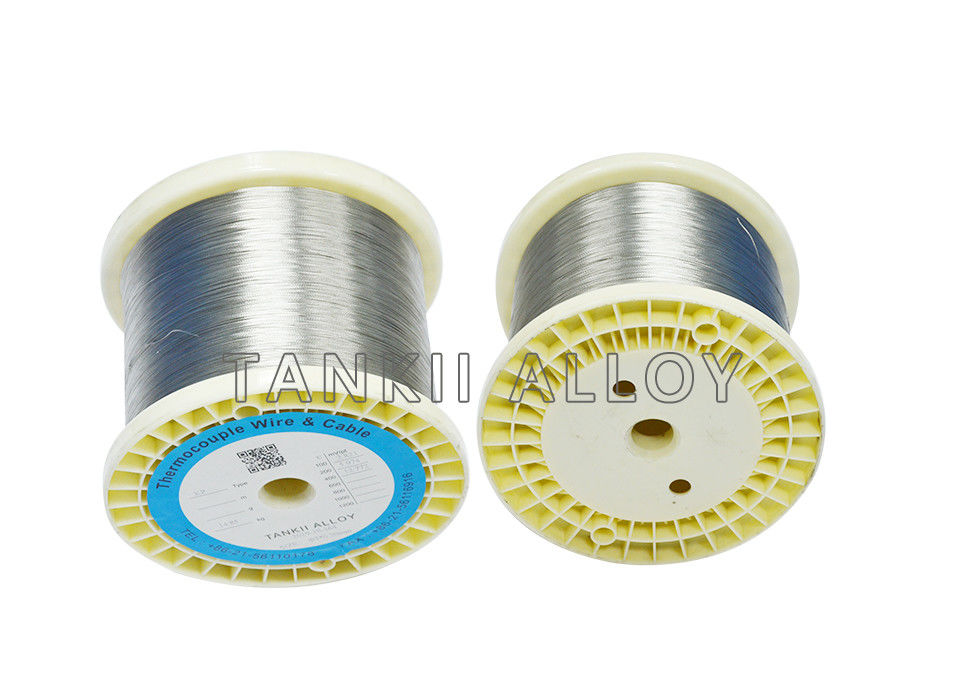

IEC584 ลวดเทอร์โมคัปเปิลมาตรฐาน 19 เส้น 0.16 มม. NX Extension Wire

ลวดเทอร์โมคัปเปิลมาตรฐาน IEC584 19 เส้น 0.16 มม. NX Extension Wire

ข้อดีของ Tankii:

ราคาถูกที่สุดสำหรับสินค้าคงคลังพร้อมขีดจำกัดข้อผิดพลาดมาตรฐาน IEC ไม่ต้องกังวลเรื่องคุณภาพ

ขนาดสต็อค Tankii: ลวดเทอร์โมคัปเปิลเกรดเสริมชนิด N, เกลียว 19*0.16 มม., IEC584-3

ลวดเกรดเทอร์โมคัปเปิลหรือลวดเกรดต่อ?

ลวดเทอร์โมคัปเปิล (สายเคเบิล) มีให้เลือกสองเกรดลวดเกรดเทอร์โมคัปเปิล & ลวดเกรดต่อขยาย

โดยทั่วไป เกรดเทอร์โมคัปเปิลจะใช้เพื่อสร้างเซ็นเซอร์เทอร์โมคัปเปิลจริงหรือจุดตรวจจับ (จุดเชื่อมต่อ) เอง ในขณะที่ลวดต่อเทอร์โมคัปเปิล (สายเคเบิล) ใช้สำหรับเชื่อมต่อเซ็นเซอร์เทอร์โมคัปเปิลกับระบบเครื่องมือที่เกี่ยวข้อง โดยปกติแล้วจะผ่านกล่องหุ้มขั้วต่ออุตสาหกรรมหรือขั้วต่อเทอร์โมคัปเปิล

ลวดเกรดเทอร์โมคัปเปิล Type N มีความเสถียรของแรงเคลื่อนไฟฟ้าและความต้านทานการกัดกร่อนมากกว่าประเภท K อย่างไรก็ตาม การรวมกันจะพัฒนาเอาท์พุตแรงเคลื่อนไฟฟ้าที่ต่ำกว่า ดังนั้นจึงไม่สามารถแทนที่โดยตรงได้

เทอร์โมคัปเปิล Type N ประกอบด้วยลวดนิกเกิล -14% โครเมียม-1 1/2% ซิลิกอน (+) เทียบกับลวดนิกเกิล 4 1/2% ซิลิกอน-1/10% แมกนีเซียม (-)ได้รับการพัฒนาเพื่อใช้ในสภาวะเดียวกันกับ Type K Type N ควรใช้ในบรรยากาศออกซิไดซ์หรือเฉื่อยที่มีช่วงอุณหภูมิบริการระหว่าง -200 °C ถึง 12260°C (-330 °F ถึง 2300 °F)การเพิ่มซิลิกอนและโครเมียมทำให้เทอร์โมคัปเปิลชนิดนี้ทนต่อการเน่าสีเขียวและการลอยตัวน้อยกว่าเมื่อเปรียบเทียบกับ Type K องค์ประกอบเชิงลบหรือ NN ของเทอร์โมคัปเปิล Type N สามารถอธิบายได้โดยใช้ชื่อต่อไปนี้: Nisil , นิกเกิล-ซิลิกอนองค์ประกอบเชิงบวกหรือ NP ของเทอร์โมคัปเปิล Type N สามารถอธิบายได้โดยใช้ชื่อต่อไปนี้: Nicrosil, นิกเกิล-โครเมียม-ซิลิคอน

เทอร์โมคัปเปิล Type N (Nicrosil / Nisil): Type N มีความแม่นยำและขีดจำกัดอุณหภูมิเหมือนกันกับ Type K ประเภท N มีราคาแพงกว่าเล็กน้อยประเภท N มีความสามารถในการทำซ้ำได้ดีกว่าระหว่าง 572F ถึง 932F (300C ถึง 500C) เมื่อเทียบกับประเภท K

ประเภท N ช่วงอุณหภูมิ:

• อุณหภูมิการทำงานต่อเนื่องสูงสุด: สูงสุด 2,300F (1,260C)
• การใช้งานระยะสั้น: 2,336F (1,280C)
• ลวดเกรดเทอร์โมคัปเปิล -454 ถึง 2300F (-270 ถึง 1,260C)
• สายไฟต่อ, 32 ถึง 392F (0 ถึง 200C)

• มาตรฐาน: +/- 2.2C หรือ +/- .75%
• ขีดจำกัดข้อผิดพลาดพิเศษ: +/- 1.1C หรือ 0.4%

ข้อควรพิจารณาสำหรับการใช้งานเทอร์โมคัปเปิล E แบบลวดเปลือย:

• ชนิด N สามารถทนต่อการเกิดออกซิเดชันที่อุณหภูมิสูงได้ดีกว่าเมื่อเปรียบเทียบกับชนิด K
