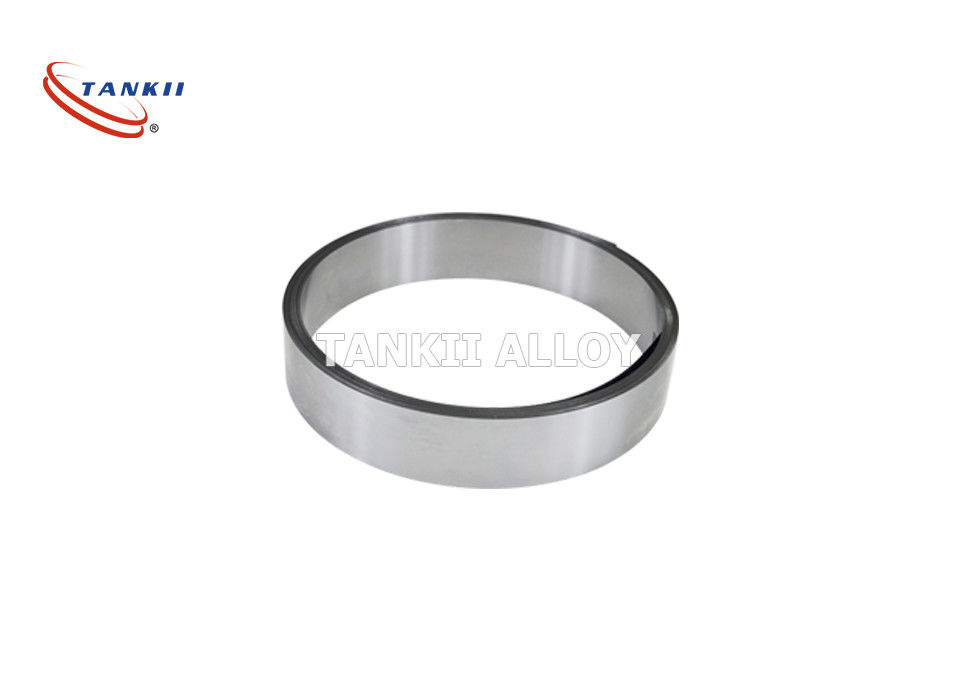

ตัวต้านทาน 5 มม. กว้าง 1Cr13Al4 FeCrAl Bright Flat Strip

1Cr13Al4 โลหะผสม FeCrAl แถบแบนสว่าง / แถบกว้างสำหรับการใช้ตัวต้านทาน

โลหะผสม Fecral และโลหะผสมนิกเกิล - โครเมียมได้รับเลือกให้เป็นวัสดุต้านทานสำหรับตัวต้านทานแบบฝังเนื่องจากโลหะผสมนิกเกิล - โครเมียมมีความต้านทานไฟฟ้าสูงซึ่งใช้กันอย่างแพร่หลายสำหรับตัวต้านทานแบบฟิล์มบาง [1, 2]ความต้านทานแผ่นของฟิล์มโลหะผสมนิกเกิล - โครเมี่ยมที่มีโครเมียม 20% สามารถสูงได้ถึง 2-3 กิโลโอห์มและยังคงรักษาเสถียรภาพได้ดีค่าสัมประสิทธิ์อุณหภูมิ 1 ของความต้านทาน (TCR) สำหรับโลหะผสมนิกเกิล - โครเมี่ยมจำนวนมากคือประมาณ 110 ppm / ° Cด้วยการผสมซิลิกอนและอลูมิเนียมจำนวนเล็กน้อยกับนิกเกิล - โครเมียมจะทำให้เสถียรภาพของอุณหภูมิดีขึ้นอีก

ใบสมัคร:

ตัวต้านทานที่ฝังอยู่ในบอร์ดเดินสายแบบพิมพ์จะเป็นตัวเปิดใช้งานสำหรับบรรจุภัณฑ์ขนาดเล็กที่มีความน่าเชื่อถือสูงขึ้นและประสิทธิภาพทางไฟฟ้าที่ดีขึ้นการรวมฟังก์ชันการทำงานของตัวต้านทานเข้ากับพื้นผิวลามิเนตช่วยเพิ่มพื้นที่ผิว PWB ที่ใช้โดยส่วนประกอบที่แยกจากกันทำให้ฟังก์ชันการทำงานของอุปกรณ์เพิ่มขึ้นโดยการจัดวางส่วนประกอบที่ใช้งานได้มากขึ้นโลหะผสมนิกเกิล - โครเมียมมีความต้านทานไฟฟ้าสูงซึ่งทำให้ใช้งานได้จริงสำหรับการใช้งานที่หลากหลายนิกเกิลและโครเมียมผสมกับซิลิกอนและอลูมิเนียมเพื่อปรับปรุงเสถียรภาพของอุณหภูมิและลดค่าสัมประสิทธิ์ความต้านทานความร้อนชั้นตัวต้านทานแบบฟิล์มบางที่ใช้โลหะผสมนิกเกิล - โครเมียมถูกสะสมลงบนม้วนฟอยล์ทองแดงอย่างต่อเนื่องเพื่อสร้างวัสดุสำหรับการใช้งานตัวต้านทานแบบฝังชั้นตัวต้านทานฟิล์มบางที่คั่นกลางระหว่างทองแดงและลามิเนตสามารถเลือกฝังเพื่อสร้างตัวต้านทานแบบไม่ต่อเนื่องได้สารเคมีสำหรับการกัดมีอยู่ทั่วไปในกระบวนการผลิต PWBโดยการควบคุมความหนาของโลหะผสมค่าความต้านทานของแผ่นตั้งแต่ 25 ถึง 250 โอห์ม / ตร.ม.จะได้รับบทความนี้จะเปรียบเทียบวัสดุนิกเกิล - โครเมียมสองชนิดในวิธีการแกะสลักความสม่ำเสมอการจัดการพลังงานประสิทธิภาพการระบายความร้อนการยึดเกาะและความละเอียดในการแกะสลัก
