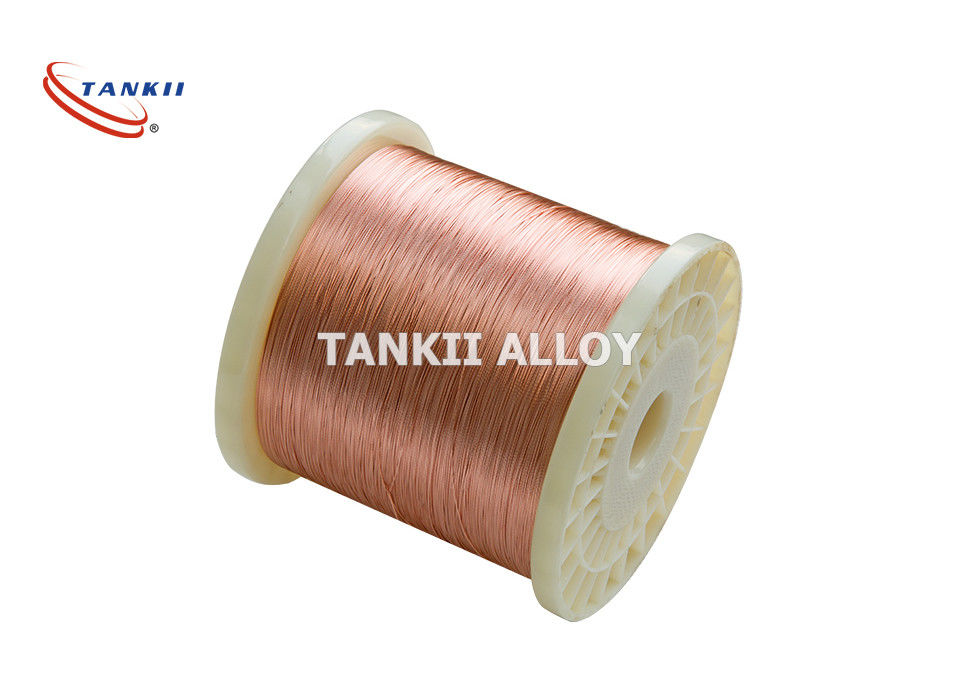

ASTM DIN Transformers Dia ลวดเคลือบเคลือบ 0.1 มม

Dia 0.1 - 10 มม. เคลือบลวดทองแดงอลูมิเนียมตัวนำสแตนเลส

ลวดเคลือบคือลวดทองแดงที่มีฉนวนบาง ๆ และถูกนำไปใช้ในงานต่างๆเช่นหม้อแปลงขดลวดพันแผลมอเตอร์โซลีนอยด์และเครื่องมือต่างๆทองแดงดิบถูกดึงมาเพื่อให้เป็นไปตามข้อกำหนดด้านขนาดที่เฉพาะเจาะจงตามมาตรฐาน National Electrical Manufacturer's Association (NEMA)ลวดแม่เหล็กนี้เป็นไปตามมาตรฐาน NEMA MW-35-C สำหรับอุณหภูมิในการทำงาน (200 ° C / 392 ° F) และฉนวนกันความร้อนฉนวนกันความร้อนทำจากโพลีเอสเตอร์ดัดแปลงพร้อมเสื้อคลุม Polyamideimide และป้องกันลวดขดจากการลัดวงจรคุณสมบัติที่อุณหภูมิสูงของลวดนี้เหมาะสำหรับการใช้งานที่มีอุณหภูมิเกินพิกัดอย่างรุนแรง

ประเภทสายไฟ: ลวดทองแดง / อลูมิเนียม / สแตนเลสเคลือบ

เส้นผ่านศูนย์กลาง: 0.1-10 มม

สี: ธรรมชาติหรือกำหนดเอง

ฉนวนกันความร้อน: โพลีเอสเตอร์ w / Polyamideimide Overcoat

NEMA รายละเอียด: MW-35-C

สร้าง: Heavy Min-Nom

คะแนนอุณหภูมิ: ตามความต้องการที่กำหนดเอง

ตัวอย่าง Specifocation:

การประยุกต์ใช้ใน Transformer

หม้อแปลงเป็นอุปกรณ์ที่ถ่ายโอนพลังงานไฟฟ้าจากวงจรหนึ่งไปยังอีกวงจรหนึ่งผ่านขดลวด (ขดลวด)คุณสมบัติที่จำเป็นสำหรับขดลวดของมอเตอร์นั้นคล้ายคลึงกับคุณสมบัติที่จำเป็นสำหรับหม้อแปลง แต่มีข้อกำหนดเพิ่มเติมในการทนต่อการสั่นสะเทือนทางกลและแรงเหวี่ยงที่อุณหภูมิใช้งาน

โดยปกติขดลวดของหม้อแปลงทำจากทองแดง แต่อลูมิเนียมเป็นคู่แข่งที่เหมาะสมซึ่งน้ำหนักและต้นทุนแรกเป็นปัจจัยชี้ขาด

ในอเมริกาเหนืออลูมิเนียมเป็นตัวเลือกที่โดดเด่นของวัสดุม้วนสำหรับหม้อแปลงชนิดแห้งแรงดันต่ำที่มีขนาดใหญ่กว่า 15 กิโลโวลต์ - แอมแปร์ (kVA)ในพื้นที่อื่น ๆ ส่วนใหญ่ของโลกทองแดงเป็นวัสดุม้วนที่โดดเด่นการตัดสินใจซื้อโดยทั่วไปเป็นหน้าที่ของการประเมินความสูญเสียที่แสดงเป็นสกุลเงินต่อกิโลวัตต์

ทองแดงที่ใช้ผลิตขดลวดหม้อแปลงอยู่ในรูปของลวดสำหรับผลิตภัณฑ์ขนาดเล็กและแถบสำหรับอุปกรณ์ขนาดใหญ่สำหรับผลิตภัณฑ์ขนาดเล็กลวดต้องแข็งแรงพอที่จะพันแผลโดยไม่แตก แต่มีความยืดหยุ่นเพียงพอที่จะให้ขดลวดปิดผลิตภัณฑ์แถบต้องมีคุณภาพพื้นผิวที่ดีเพื่อไม่ให้เคลือบฉนวนแตกตัวภายใต้แรงดันไฟฟ้าความเหนียวที่ดีเป็นสิ่งสำคัญสำหรับการขึ้นรูปและบรรจุแถบในขณะที่ต้องมีความแข็งแรงที่ดีเพื่อทนต่อความเครียดเชิงกลทางไฟฟ้าที่สูงซึ่งตั้งขึ้นภายใต้สภาวะลัดวงจรเป็นครั้งคราวสายขดลวดทองแดงในหม้อแปลงเข้ากันได้กับวัสดุฉนวนสมัยใหม่เช่นแล็กเกอร์และเคลือบฟันแลคเกอร์อนุญาตให้มีการเว้นระยะห่างของขดลวดอย่างใกล้ชิดเพื่อให้ขดลวดมีประสิทธิภาพสูงสุด

เหตุผลทางวิศวกรรมที่สำคัญในการเลือกขดลวดทองแดงบนอะลูมิเนียมคือการพิจารณาพื้นที่เนื่องจากหม้อแปลงแผลทองแดงสามารถทำขนาดเล็กกว่าหม้อแปลงอลูมิเนียมเพื่อให้ได้รับการจัดอันดับที่เท่ากันในหม้อแปลงอลูมิเนียมจำเป็นต้องมีพื้นที่หน้าตัดที่ใหญ่กว่า 66% สำหรับตัวนำทองแดงอย่างไรก็ตามการใช้ตัวนำที่มีขนาดใหญ่ขึ้นส่งผลให้ความแข็งแรงของขดลวดอลูมิเนียมเกือบเทียบเท่ากับขดลวดทองแดง

การเชื่อมต่อเป็นประโยชน์ที่สำคัญอีกประการหนึ่งของหม้อแปลงที่มีแผลทองแดงไม่จำเป็นต้องทำความสะอาดและแปรงฟันด้วยสารร่วมคุณภาพเพื่อป้องกันการเกิดออกซิเดชั่นด้วยทองแดง
