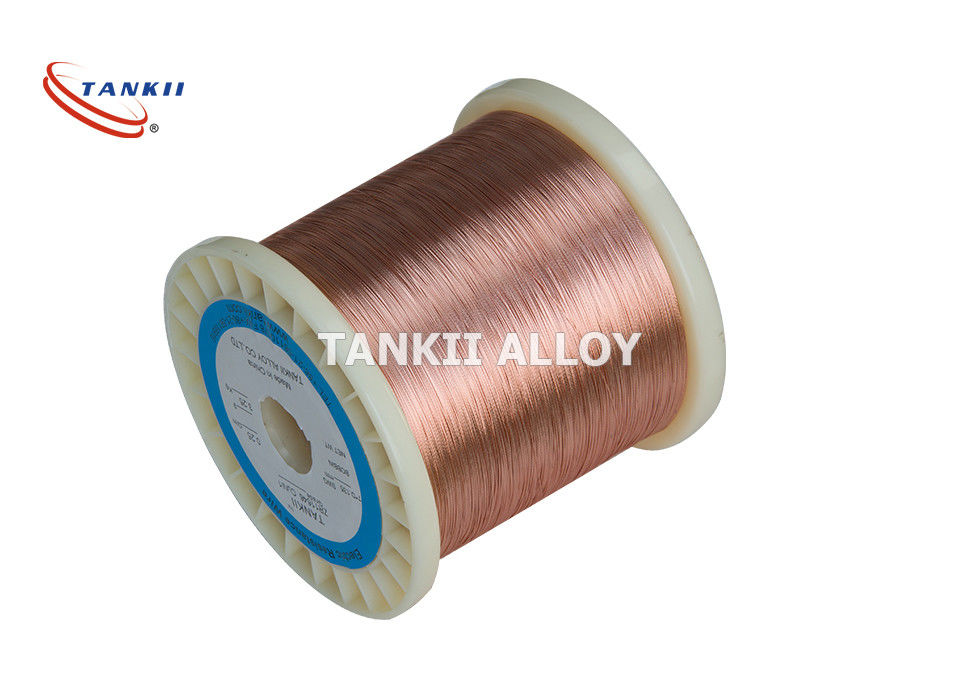

โลหะผสม 180 Manganin CuNi ลวดทองแดงเคลือบฉนวน

โลหะผสม Nicr ที่ใช้ทองแดงกลม 180 องศาชั้นลวดทองแดงเคลือบฉนวน

1. คำอธิบายทั่วไปของวัสดุ

1)

แมงกานิน เป็นโลหะผสมของทองแดง 84% แมงกานีส 12% และนิกเกิล 4%

ลวดแมงกานีสและฟอยล์ถูกนำมาใช้ในการผลิตตัวต้านทานตัวแยกแอมมิเตอร์โดยเฉพาะเนื่องจากค่าสัมประสิทธิ์ความต้านทานอุณหภูมิแทบเป็นศูนย์และความเสถียรในระยะยาวตัวต้านทาน Manganin หลายตัวทำหน้าที่เป็นมาตรฐานทางกฎหมายสำหรับโอห์มในสหรัฐอเมริกาตั้งแต่ปี 1901 ถึง 1990 นอกจากนี้สาย Manganin ยังใช้เป็นตัวนำไฟฟ้าในระบบ Cryogenic ซึ่งช่วยลดการถ่ายเทความร้อนระหว่างจุดที่ต้องการการเชื่อมต่อไฟฟ้า

แมงกานีสยังใช้ในมาตรวัดสำหรับการศึกษาคลื่นกระแทกแรงดันสูง (เช่นที่เกิดจากการระเบิดของวัตถุระเบิด) เนื่องจากมีความไวต่อความเครียดต่ำ แต่มีความไวต่อแรงกดไฮโดรสแตติกสูง

2)

คอนสแตนตัน คือ โลหะผสมทองแดง - นิกเกิล หรือที่เรียกว่า ยูเรก้า, ล่วงหน้าและ เรือข้ามฟาก. มักประกอบด้วยทองแดง 55% และนิกเกิล 45% คุณสมบัติหลักคือความต้านทานซึ่งจะคงที่ในช่วงอุณหภูมิที่กว้างโลหะผสมอื่น ๆ ที่มีค่าสัมประสิทธิ์อุณหภูมิต่ำในทำนองเดียวกัน เป็นที่รู้จักเช่นแมงกานีส (Cu₈₆Mn₁₂นิ₂).

สำหรับการวัดสายพันธุ์ที่มีขนาดใหญ่มาก 5% (50,000 microstrian) หรือสูงกว่าค่าคงที่ที่ผ่านการอบอ่อน (โลหะผสม P) เป็นวัสดุกริดที่เลือกตามปกติคอนสแตนตันในรูปแบบนี้เป็นอย่างมากเหนียว;และในความยาวเกจ 0.125 นิ้ว (3.2 มม.) และยาวกว่านั้นสามารถรัดได้ถึง> 20%อย่างไรก็ตามควรระลึกไว้ว่าภายใต้สายพันธุ์ที่มีวัฏจักรสูงโลหะผสม P จะแสดงการเปลี่ยนแปลงความต้านทานอย่างถาวรในแต่ละรอบและทำให้เกิดศูนย์เปลี่ยนมาตรวัดความเครียดเนื่องจากลักษณะนี้และแนวโน้มที่จะเกิดความล้มเหลวของกริดก่อนเวลาอันควรด้วยการรัดซ้ำ ๆ จึงไม่แนะนำให้ใช้โลหะผสม P สำหรับการใช้งานความเครียดแบบวงจรP alloy สามารถใช้ได้กับหมายเลข STC ที่ 08 และ 40 สำหรับใช้กับโลหะ และพลาสติกตามลำดับ

2. แนะนำลวดเคลือบและการใช้งาน

แม้ว่าจะอธิบายว่า "เคลือบ" แต่ในความเป็นจริงแล้วลวดเคลือบไม่ได้เคลือบด้วยสีเคลือบหรือเคลือบด้วยน้ำเลี้ยงที่ทำจากผงแก้วผสมโดยทั่วไปแล้วลวดแม่เหล็กสมัยใหม่จะใช้หนึ่งถึงสี่ชั้น (ในกรณีของลวดชนิดฟิล์มรูปสี่เหลี่ยม) ของฉนวนฟิล์มโพลีเมอร์ซึ่งมักมีองค์ประกอบที่แตกต่างกันสององค์ประกอบเพื่อให้ได้ชั้นฉนวนที่เหนียวและต่อเนื่องฟิล์มฉนวนลวดแม่เหล็กใช้ (ตามลำดับช่วงอุณหภูมิที่เพิ่มขึ้น) โพลีไวนิลฟอร์มัล (ฟอร์มาร์) โพลียูรีเทนโพลีอิไมด์โพลีเอไมด์โพลีสเตอร์โพลิเอสเตอร์ - โพลีอิไมด์โพลีเอไมด์ - โพลีไมด์ (หรือเอไมด์ - อิไมด์)ลวดแม่เหล็กหุ้มฉนวนโพลีอิไมด์สามารถใช้งานได้ถึง 250 ° Cฉนวนกันความร้อนของลวดแม่เหล็กรูปสี่เหลี่ยมหรือสี่เหลี่ยมที่หนาขึ้นมักจะเสริมด้วยการพันด้วยเทปโพลีอิไมด์หรือเทปไฟเบอร์กลาสที่มีอุณหภูมิสูงและขดลวดที่เสร็จสมบูรณ์มักจะชุบด้วยน้ำยาเคลือบเงาเพื่อเพิ่มความแข็งแรงของฉนวนและความน่าเชื่อถือในระยะยาวของขดลวด

ขดลวดที่พยุงตัวเองถูกพันด้วยลวดที่เคลือบอย่างน้อยสองชั้นชั้นนอกสุดเป็นเทอร์โมพลาสติกที่ยึดให้เข้ากันเมื่อถูกความร้อน

ฉนวนกันความร้อนประเภทอื่น ๆ เช่นเส้นด้ายไฟเบอร์กลาสเคลือบเงากระดาษอะรามิดกระดาษคราฟท์ไมกาและฟิล์มโพลีเอสเตอร์ยังใช้กันอย่างแพร่หลายทั่วโลกสำหรับการใช้งานที่หลากหลายเช่นหม้อแปลงและเครื่องปฏิกรณ์ในภาคเสียงสามารถพบลวดที่ทำจากเงินและฉนวนอื่น ๆ เช่นฝ้าย (บางครั้งก็ซึมผ่านสารจับตัว / สารทำให้ข้นบางชนิดเช่นขี้ผึ้ง) และพอลิเตตราฟลูออโรเอทิลีน (PTFE)วัสดุฉนวนรุ่นเก่า ได้แก่ ผ้าฝ้ายกระดาษหรือผ้าไหม แต่มีประโยชน์สำหรับการใช้งานที่อุณหภูมิต่ำเท่านั้น (สูงถึง 105 ° C)

เพื่อความสะดวกในการผลิตลวดแม่เหล็กอุณหภูมิต่ำบางเส้นจะมีฉนวนที่สามารถถอดออกได้ด้วยความร้อนของการบัดกรีซึ่งหมายความว่าสามารถทำการเชื่อมต่อไฟฟ้าที่ปลายได้โดยไม่ต้องถอดฉนวนออกก่อน

3. องค์ประกอบทางเคมีและคุณสมบัติหลักของโลหะผสมต้านทานต่ำ Cu-Ni
