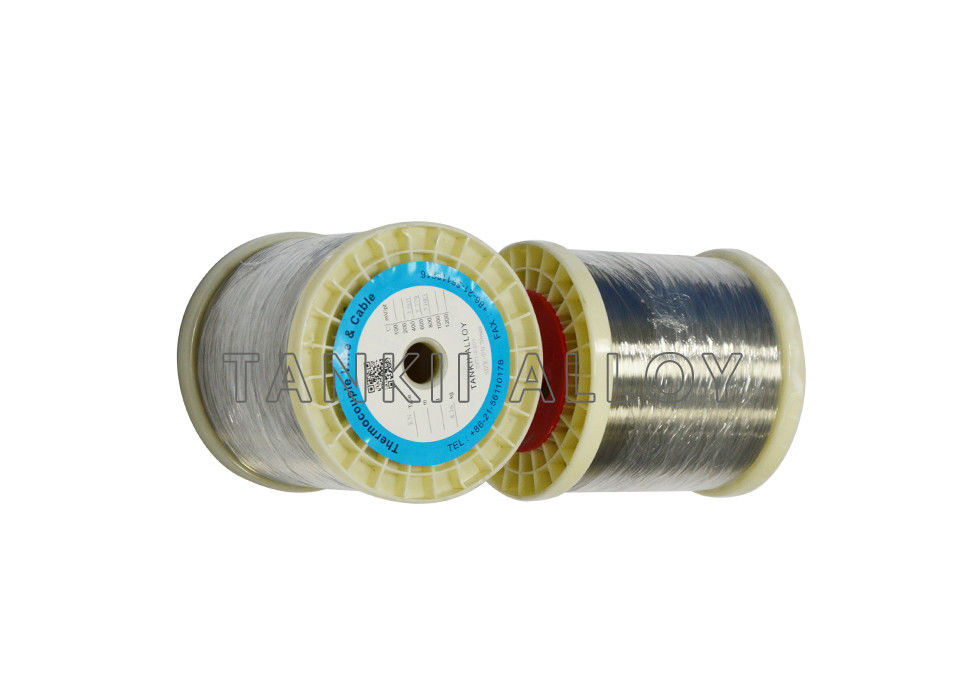

เทอร์โมคัปเปิลความแม่นยำสูงลวดเปลือยเทอร์โมคัปเปิลแบบชดเชยสายเคเบิล ISO9001

สายเปลือยของเทอร์โมคัปเปิล NiCr NiSi (Type K) พบว่ามีการใช้งานที่กว้างที่สุดในเทอร์โมคัปเปิลโลหะพื้นฐานทั้งหมดที่อุณหภูมิสูงกว่า 500 ° C องค์ประกอบทางเคมีหลักของขาบวก NiCr (KP) คือNi≈90% และCr≈10%ขาลบ NiSi (KN) คือNi≈97% และCr≈3%ช่วงอุณหภูมิในการทำงานคือ -200 ~ 1300 ° C (สำหรับระยะสั้น) และ 0 ~ 1100 ° C (สำหรับระยะยาว)
สายเปลือยเทอร์โมคัปเปิล Type K มีความต้านทานต่อการเกิดออกซิเดชั่นสูงกว่าสายเปลือยเทอร์โมคัปเปิลโลหะพื้นฐานอื่น ๆมี EMF สูงเมื่อเทียบกับ Platinum 67 ความแม่นยำของอุณหภูมิที่ยอดเยี่ยมความไวและความเสถียรโดยมีต้นทุนต่ำขอแนะนำสำหรับการออกซิไดซ์หรือบรรยากาศเฉื่อย แต่ไม่สามารถใช้โดยตรงในกรณีต่อไปนี้:
(1) อีกทางหนึ่งคือออกซิไดซ์และลดบรรยากาศ
(2) บรรยากาศที่มีก๊าซซัลเฟอร์
(3) สูญญากาศเป็นเวลานาน
(4) บรรยากาศที่ออกซิไดซ์ต่ำเช่นบรรยากาศไฮโดรเจนและคาร์บอนมอนอกไซด์
Fe-CuNi (Constantan) (Type J) สายเปลือยเทอร์โมคัปเปิล
ลวดเทอร์โมคัปเปิล Fe-CuNi (ชนิด J) มีชื่อว่าลวดเปลือยเทอร์โมคัปเปิล Fe- Constantanขาบวก Fe (JP) ทำจากเหล็กบริสุทธิ์และองค์ประกอบทางเคมีหลักของขาลบ Constantan (JN) คือ Cu: Ni≈ 55%: 45%แม้ว่าทั้งหมดจะเรียกว่า Constantan แต่ JN ไม่ได้ให้เส้นโค้งเอาต์พุต EMF เดียวกันกับ EN และ TN แต่ Constantan อื่นไม่สามารถแทนได้
ช่วงอุณหภูมิในการทำงานของสายเปลือยเทอร์โมคัปเปิลชนิด J คือ -210 ~ 1200 ° C แต่โดยปกติจะใช้ในช่วงอุณหภูมิ 0 ~ 750 ° C เนื่องจากการเปราะของเหล็ก
สายเปลือยเทอร์โมคัปเปิล Type J มีความต้านทานต่อการเกิดออกซิเดชั่นได้ดีและเอาต์พุต EMF สูงเทียบกับ Platinum 67 มีความแม่นยำความไวและความเสถียรของอุณหภูมิที่ดีขอแนะนำให้ใช้กับบรรยากาศสูญญากาศออกซิไดซ์ลดหรือเฉื่อย แต่ไม่สามารถใช้ในบรรยากาศที่มีกำมะถันสูงกว่า 500 ° C
NiCr-CuNi (Constantan) (Type E) สายเปลือยเทอร์โมคัปเปิล
สายเปลือยของเทอร์โมคัปเปิล NiCr- CuNi (ประเภท E) มีชื่อเรียกอีกอย่างว่าลวดเปลือยของเทอร์โมคัปเปิล NiCr- Constantanองค์ประกอบทางเคมีหลักของ NiCr ขาบวก (EP) คือ Ni: Cr≈90: 10;ขาลบ Constantan (EN) คือ Cu: Ni≈ 55%: 45%แม้ว่า EN, TN, JN ทั้งหมดเรียกว่า Constantan, EN และ TN ก็ไม่ได้ให้เส้นโค้งเอาต์พุต EMF เดียวกับ JNEN และ TN สามารถแลกเปลี่ยนกันได้ แต่ไม่สามารถใช้แทนกันได้กับ JNช่วงอุณหภูมิในการทำงานของเทอร์โมคัปเปิลชนิด E คือ -200 ~ 900 ° C
สายเปลือยเทอร์โมคัปเปิล Type E มีเอาต์พุต EMF ที่ใหญ่ที่สุดและความไวสูงสุดจึงเหมาะอย่างยิ่งสำหรับการวัดการเปลี่ยนแปลงอุณหภูมิเล็กน้อยนอกจากนี้ยังมีเสถียรภาพที่ดีในช่วงอุณหภูมิต่ำถึง 300 ° C และคุณสมบัติที่ดีในการป้องกันการกัดกร่อนในบรรยากาศความชื้นขอแนะนำสำหรับการออกซิไดซ์หรือบรรยากาศเฉื่อย แต่ไม่สามารถใช้โดยตรงในการลดบรรยากาศและบรรยากาศด้วยก๊าซซัลเฟอร์
สายเทอร์โมคัปเปิล Nicrsi-NisiMg (Type N)
Nicrsi-NisiMg (Type N) เทอร์โมคัปเปิลแบบเปลือยเป็นเทอร์โมคัปเปิลโลหะพื้นฐานรุ่นล่าสุดที่พัฒนาขึ้นเพื่อปรับปรุงข้อเสียที่ลวดเทอร์โมคัปเปิลชนิด K มีองค์ประกอบทางเคมีหลักของขาบวก Nicrsi (NP) คือ Ni: Cr: Si≈84.4: 14.2: 1.4;ขาลบ NisiMg (NN) คือ Ni: Si: Mg≈95.5: 4.4: 0.1นอกจากนี้ยังใช้เทอร์โมคัปเปิล Type N ในบรรยากาศที่คล้ายกันซึ่ง Type K ทำงานได้และช่วงอุณหภูมิในการทำงานคือ -200 ~ 1300 ° C
สายเปลือยเทอร์โมคัปเปิล Type N ช่วยเพิ่มการลอยของ EMF และการเปลี่ยน EMF ในระยะสั้นเมื่อเทียบกับสายเปลือยเทอร์โมคัปเปิลชนิด K และมีอายุการใช้งานยาวนานกว่าสายเปลือยเทอร์โมคัปเปิลชนิด Kดังนั้นในอุตสาหกรรมที่การควบคุมและการวัดอุณหภูมิมีความสำคัญอย่างยิ่งโดยเฉพาะสายเปลือยประเภท Nthermocouple จึงมีข้อดีมากกว่าลวดเทอร์โมคัปเปิลอื่น ๆ เนื่องจากมีอายุการใช้งานยาวนานและ EMF ความร้อนที่เสถียร
Cu-CuNi (Constantan) (Type T) สายเปลือยเทอร์โมคัปเปิล
ลวดเทอร์โมคัปเปิล Cu-CuNi (ชนิด T) มีชื่อว่าลวดเทอร์โมคัปเปิล Cu- Constantanขาบวก Cu (TP) ทำด้วยทองแดงบริสุทธิ์และองค์ประกอบทางเคมีหลักของขาลบ Constantan (TN) คือ Cu: Ni≈ 55%: 45%แม้ว่า EN, TN, JN ทั้งหมดเรียกว่า Constantan, TN และ EN ไม่ได้ให้เส้นโค้งเอาต์พุต EMF เดียวกับ JNEN และ TN สามารถแลกเปลี่ยนกันได้ แต่ไม่สามารถใช้แทนกันได้กับ JNช่วงอุณหภูมิในการทำงานของลวดเทอร์โมคัปเปิลชนิด T คือ -200 ~ 350 ° C เนื่องจากทองแดงมีความต้านทานต่อการเกิดออกซิเดชันต่ำจึงไม่แนะนำให้ใช้เกินช่วงดังกล่าว
สายเปลือยเทอร์โมคัปเปิล Type T มีความต้านทานต่อการเกิดออกซิเดชันได้ดีเอาต์พุต EMF สูงมีความแม่นยำอุณหภูมิความไวและเสถียรภาพที่ดีในช่วงอุณหภูมิ -200 ~ 0 ° C มีคุณสมบัติที่ดีกว่าเสถียรภาพของปีน้อยกว่า±3μV
