รายละเอียดสินค้า
สถานที่กำเนิด: เซียงไฮ้ประเทศจีน
ชื่อแบรนด์: TANKII
ได้รับการรับรอง: ISO9001:2015/ ROHS
หมายเลขรุ่น: Ni80Cr20
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 30kg
ราคา: To negotiate
รายละเอียดการบรรจุ: ระวิง, ม้วน, กล่องหรือกรณีไม้อัดด้วยฟิล์มพลาสติกตามความต้องการของลูกค้า
เวลาการส่งมอบ: 7-12 วัน
เงื่อนไขการชำระเงิน: L/c, T/T ตะวันตกสหภาพ Paypal
สามารถในการผลิต: 2000 + TON + ปี
ขนาด: |
ตามความจำเป็น |
ประเภท: |
เปลือย |
ประเภทตัวนำ: |
ของแข็ง |
รูปร่างลวด: |
รอบ / ควั่น |
จำนวนสายไฟ: |
7,19,37,61 |
สเปค: |
มาตรฐาน ASTM |
ขนาด: |
ตามความจำเป็น |
ประเภท: |
เปลือย |
ประเภทตัวนำ: |
ของแข็ง |
รูปร่างลวด: |
รอบ / ควั่น |
จำนวนสายไฟ: |
7,19,37,61 |
สเปค: |
มาตรฐาน ASTM |

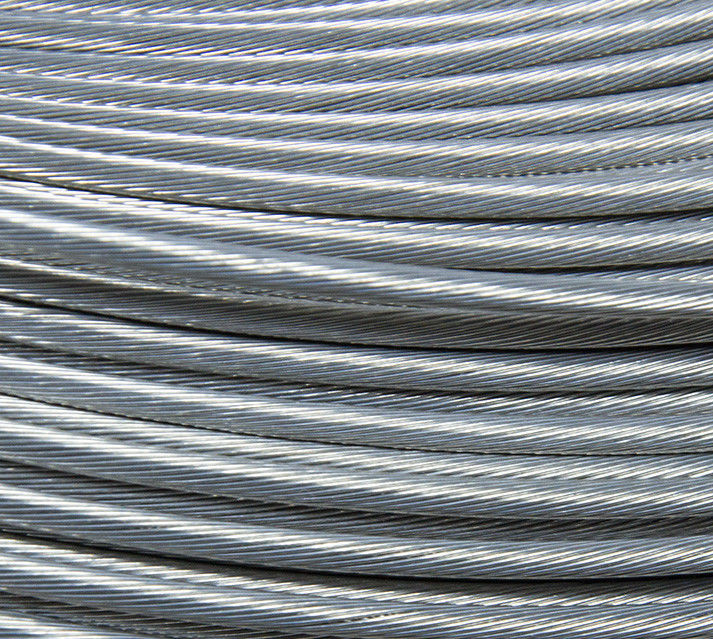

37 * 0.38 เกลียวลวด / สายเคเบิล Nichrome Wire Coil ที่มีพื้นผิวเรียบตรง
คำอธิบายโดยละเอียดของลวดควั่น:
ลวดตีเกลียวมีความอเนกประสงค์อย่างมากและใช้ในงานอุตสาหกรรมเชิงพาณิชย์และผู้บริโภคจำนวนมากในขณะที่บางแอปพลิเคชันต้องใช้สายไฟและสายตัวนำที่เป็นของแข็ง แต่ลวดที่ควั่นมักเป็นที่ต้องการสำหรับความยืดหยุ่นที่มากกว่า
สายเคเบิลและสายไฟแบบควั่นถูกนำมาใช้อย่างหนักในอุตสาหกรรมที่ต้องการการยกการรองรับและความตึงเครียดเช่นการบินและอวกาศยานยนต์การสื่อสารเคมีอิเล็กทรอนิกส์การป้องกันความปลอดภัยและการแพทย์เพื่อให้เหมาะกับความต้องการของอุตสาหกรรมเหล่านี้และอื่น ๆ เชือกควั่นมีความเชี่ยวชาญมากขึ้นหากไม่แน่ใจควรปรึกษาซัพพลายเออร์ลวดสลิงเพื่อเลือกลวดที่เหมาะสมและหลีกเลี่ยงความล้มเหลวทางกลที่อาจมีค่าใช้จ่ายสูงและเป็นอันตราย
สายที่ตีเกลียวจะถูกระบุโดยแสดงรายการทั้งจำนวนเส้นและจำนวนสายต่อเกลียวตามลำดับเช่นเดียวกับการวางและระยะห่างของเชือกรหัสประจำตัวยังสามารถขยายไปยังเฉพาะเช่นประเภทหลักขีด จำกัด ปริมาณงานและอื่น ๆ ซึ่งแสดงอยู่ในรูปแบบย่อ
การเชื่อมต่อตัวยึดอุปกรณ์และฮาร์ดแวร์อื่น ๆ ที่ติดอยู่กับลวดที่ตีเกลียวก็มีความสำคัญเช่นกันเนื่องจากมีระดับความคล่องตัวของสายไฟที่แตกต่างกันในแง่ของการป้องกันการหลุดลุ่ยและการเชื่อมต่อ
ด้วยเหตุผลทางเรขาคณิตจำนวนเส้นต่ำสุดที่มักจะเห็นคือ 7 เส้นตรงกลางโดยมี 6 เส้นล้อมรอบระดับถัดไปคือ 19 ซึ่งเป็นอีกชั้นของ 12 เส้นที่ด้านบนของ 7 หลังจากนั้นจำนวนจะแตกต่างกันไป แต่ 37 และ 49 เป็นเรื่องปกติจากนั้นในช่วง 70 ถึง 100 (ตัวเลขไม่แน่นอนอีกต่อไป)แม้แต่จำนวนที่มากกว่าที่มักพบในสายเคเบิลขนาดใหญ่มาก
สำหรับการใช้งานที่ลวดเคลื่อนที่ 19 คือค่าต่ำสุดที่ควรใช้ (7 ควรใช้เฉพาะในแอพพลิเคชั่นที่วางลวดแล้วไม่ขยับ) และ 49 จะดีกว่ามากสำหรับแอพพลิเคชั่นที่มีการเคลื่อนไหวซ้ำ ๆ อย่างต่อเนื่องเช่นหุ่นยนต์ประกอบและสายหูฟังต้องใช้ 70 ถึง 100
สำหรับการใช้งานที่ต้องการความยืดหยุ่นมากยิ่งขึ้นจะใช้เกลียวมากขึ้น (สายเชื่อมเป็นตัวอย่างปกติ แต่ยังรวมถึงการใช้งานที่ต้องเคลื่อนย้ายลวดในพื้นที่แคบ)ตัวอย่างหนึ่งคือลวด 2/0 ที่ทำจากลวดเกจ # 36 จำนวน 5,292 เส้นเส้นจะถูกจัดระเบียบโดยการสร้างมัด 7 เส้นก่อนจากนั้นทั้ง 7 กลุ่มจะรวมกันเป็นกลุ่มซุปเปอร์สุดท้าย 108 ซูเปอร์บันเดิลถูกใช้เพื่อสร้างสายเคเบิลขั้นสุดท้ายสายไฟแต่ละกลุ่มจะพันเป็นเกลียวเพื่อที่ว่าเมื่อลวดงอส่วนของมัดที่ขึงจะเคลื่อนที่ไปรอบ ๆ เกลียวไปยังส่วนที่บีบอัดเพื่อให้ลวดมีความเค้นน้อยลง
เช่นเดียวกับลวดสลิงลวดตีเกลียวมีองค์ประกอบพื้นฐานสามประการ ได้แก่ เส้นใยลวดเส้นและแกน
ส่วนประกอบแรกคือแท่งโลหะที่ดึงเย็นซึ่งมีเส้นผ่านศูนย์กลางค่อนข้างเล็กเมื่อเทียบกับเชือกโดยรวม
เส้นใยเหล่านี้ถูกบิดหรือถักเข้าด้วยกันเพื่อสร้างเกลียวหรือการจัดกลุ่มของสายไฟเส้นอาจประกอบด้วยเส้นใยสองสามเส้นหรือมากถึงหลายโหลขึ้นอยู่กับวัตถุประสงค์ในการใช้ผลิตภัณฑ์สำเร็จรูป
แกนกลางคือองค์ประกอบรอบ ๆ ที่พันเกลียวในรูปแบบขดลวดแกนสามารถทำจากโลหะหรือเส้นใยและเส้นอาจวางอยู่รอบแกนในทิศทางตามเข็มนาฬิกาหรือทวนเข็มนาฬิกาที่เรียกว่าการวาง
วัสดุที่เลือกใช้สำหรับสายไฟเกลียวและแกนมีความสำคัญและต้องให้ความแข็งแรงความยืดหยุ่นและความต้านทานการสึกหรอที่เหมาะสมสำหรับการใช้งานตามวัตถุประสงค์สายสแตนเลสเป็นที่นิยมเช่นเดียวกับสายเหล็กประเภทอื่น ๆ เนื่องจากมีลักษณะเฉพาะที่ต้องการเช่นความแข็งแรงและความต้านทานการสึกหรอ
อาจเลือกใช้วัสดุอื่น ๆ เช่นทองแดงและอลูมิเนียมเพื่อความสามารถในการนำไฟฟ้าได้ดีในขณะที่โลหะผสมนิกเกิลจะถูกเลือกสำหรับความต้านทานไฟฟ้า
วัสดุเฉพาะที่ใช้ในการสร้างลวดตีเกลียวจะถูกเลือกโดยคำนึงถึงการใช้งานที่จะใช้
ข้อพิจารณาที่สำคัญอื่น ๆ ได้แก่ เส้นผ่านศูนย์กลางความยากในการแบนความต้านทานต่ออุณหภูมิและอายุการใช้งานเฉลี่ย
ลวดตีเกลียวประกอบด้วยสายไฟขนาดเล็กจำนวนหนึ่งที่มัดรวมหรือพันเข้าด้วยกันเพื่อสร้างตัวนำที่ใหญ่ขึ้นลวดตีเกลียวมีความยืดหยุ่นมากกว่าลวดทึบที่มีพื้นที่หน้าตัดเดียวกันทั้งหมดลวดตีเกลียวใช้เมื่อต้องการความต้านทานต่อความล้าของโลหะสูงขึ้นสถานการณ์ดังกล่าวรวมถึงการเชื่อมต่อระหว่างแผงวงจรในอุปกรณ์แผงวงจรพิมพ์หลายตัวซึ่งความแข็งแกร่งของลวดทึบจะทำให้เกิดความเครียดมากเกินไปอันเป็นผลมาจากการเคลื่อนไหวระหว่างการประกอบหรือการให้บริการสายไฟ AC สำหรับเครื่องใช้ไฟฟ้าสายเครื่องดนตรีสายเมาส์คอมพิวเตอร์สายเชื่อมอิเล็กโทรดสายควบคุมที่เชื่อมต่อชิ้นส่วนเครื่องจักรที่เคลื่อนไหวสายเครื่องขุดสายเครื่องต่อท้ายและอื่น ๆ อีกมากมาย
ที่ความถี่สูงกระแสจะเดินทางใกล้พื้นผิวของสายไฟเนื่องจาก ผลกระทบต่อผิวหนังทำให้สูญเสียพลังงานในสายไฟเพิ่มขึ้นลวดตีเกลียวอาจดูเหมือนจะลดผลกระทบนี้เนื่องจากพื้นที่ผิวทั้งหมดของเส้นมีค่ามากกว่าพื้นที่ผิวของเส้นลวดทึบที่เท่ากัน แต่ลวดตีเกลียวธรรมดาจะไม่ลดผลกระทบที่ผิวหนังเนื่องจากเส้นทั้งหมดลัดวงจรเข้าด้วยกันและทำงาน เป็นตัวนำเดียวลวดตีเกลียวจะมีความต้านทานสูงกว่าลวดทึบที่มีเส้นผ่านศูนย์กลางเท่ากันเนื่องจากหน้าตัดของลวดตีเกลียวไม่ใช่ทองแดงทั้งหมดมีช่องว่างที่หลีกเลี่ยงไม่ได้ระหว่างเส้น (นี่คือปัญหาการบรรจุวงกลมสำหรับวงกลมภายในวงกลม)ลวดตีเกลียวที่มีหน้าตัดเดียวกับตัวนำไฟฟ้ากล่าวกันว่ามีเกจที่เท่ากันและมีเส้นผ่านศูนย์กลางใหญ่กว่าเสมอ
อย่างไรก็ตามสำหรับแอปพลิเคชันความถี่สูงจำนวนมาก เอฟเฟกต์ความใกล้เคียงรุนแรงกว่าผลกระทบทางผิวหนังและในบางกรณีลวดที่พันแบบเรียบง่ายสามารถลดผลกระทบจากระยะใกล้ได้เพื่อให้ได้ประสิทธิภาพที่ดีขึ้นที่ความถี่สูงอาจใช้ลวด litz ซึ่งแต่ละเส้นหุ้มฉนวนและบิดเป็นลวดลายพิเศษ
ประเภทโลหะผสม | เส้นผ่านศูนย์กลาง | ความต้านทาน | แรงดึง | การยืดตัว (%) |
การดัด | สูงสุด ต่อเนื่อง |
กำลังทำงาน ชีวิต |
(มม.) | (μΩm) (20 ° C) | ความแข็งแรง | ครั้ง | บริการ | (ชั่วโมง) | ||
(N / mm²) | อุณหภูมิ (° C) |
||||||
Cr20Ni80 | <0.50 | 1.09 ± 0.05 | 850-950 | > 20 | > 9 | 1200 | > 20000 |
0.50-3.0 | 1.13 ± 0.05 | 850-950 | > 20 | > 9 | 1200 | > 20000 | |
> 3.0 | 1.14 ± 0.05 | 850-950 | > 20 | > 9 | 1200 | > 20000 | |
Cr30Ni70 | <0.50 | 1.18 ± 0.05 | 850-950 | > 20 | > 9 | 1250 | > 20000 |
≥0.50 | 1.20 ± 0.05 | 850-950 | > 20 | > 9 | 1250 | > 20000 | |
Cr15Ni60 | <0.50 | 1.12 ± 0.05 | 850-950 | > 20 | > 9 | 1125 | > 20000 |
≥0.50 | 1.15 ± 0.05 | 850-950 | > 20 | > 9 | 1125 | > 20000 | |
Cr20Ni35 | <0.50 | 1.04 ± 0.05 | 850-950 | > 20 | > 9 | 1100 | > 18000 |
≥0.50 | 1.06 ± 0.05 | 850-950 | > 20 | > 9 | 1100 | > 18000 | |
1Cr13Al4 | 0.03-12.0 | 1.25 ± 0.08 | 588-735 | > 16 | > 6 | 950 | > 10,000 |
0Cr15Al5 | 1.25 ± 0.08 | 588-735 | > 16 | > 6 | 1,000 | > 10,000 | |
0Cr25Al5 | 1.42 ± 0.07 | 634-784 | > 12 | > 5 | 1300 | > 8000 | |
0Cr23Al5 | 1.35 ± 0.06 | 634-784 | > 12 | > 5 | 1250 | > 8000 | |
0Cr21Al6 | 1.42 ± 0.07 | 634-784 | > 12 | > 5 | 1300 | > 8000 | |
1Cr20Al3 | 1.23 ± 0.06 | 634-784 | > 12 | > 5 | 1100 | > 8000 | |
0Cr21Al6Nb | 1.45 ± 0.07 | 634-784 | > 12 | > 5 | 1350 | > 8000 | |
0Cr27Al7Mo2 | 0.03-12.0 | 1.53 ± 0.07 | 686-784 | > 12 | > 5 | 1400 | > 8000 |
