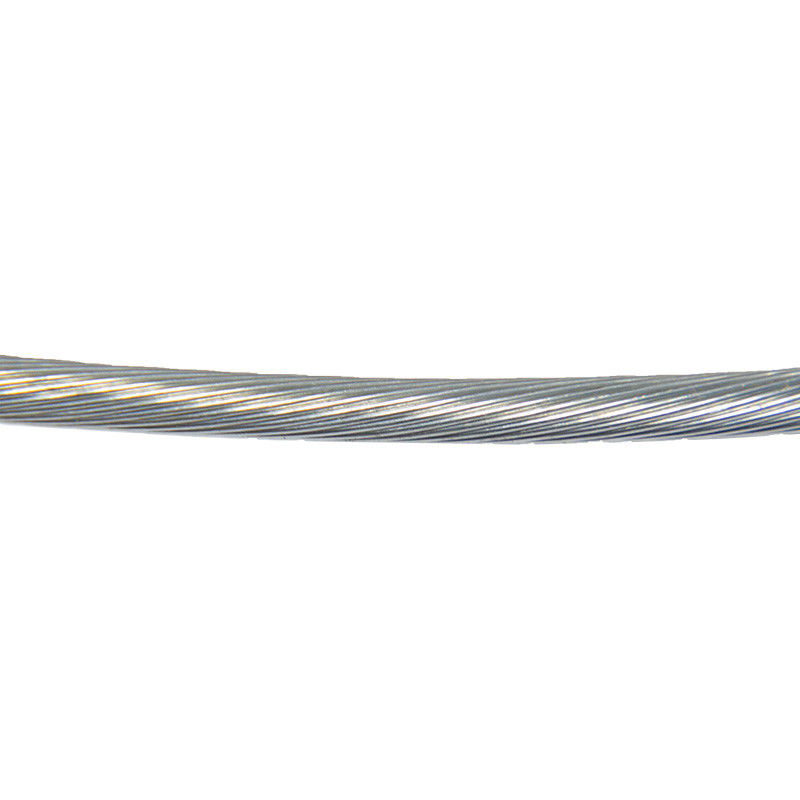

ความต้านทานความร้อน Ni80Cr20, ลวดควั่น 7/19/37 เชือกเกลียว

Ni80Cr20 Stranded Wire 7/19/37 สายไฟ Strand Rope Resistance ลวดความร้อน

คำอธิบายทั่วไป:

ลวดตีเกลียวประกอบด้วยสายไฟขนาดเล็กจำนวนหนึ่งที่มัดรวมหรือพันเข้าด้วยกันเพื่อสร้างตัวนำที่ใหญ่ขึ้นลวดตีเกลียวมีความยืดหยุ่นมากกว่าลวดทึบที่มีพื้นที่หน้าตัดเดียวกันทั้งหมดลวดตีเกลียวใช้เมื่อต้องการความต้านทานต่อความล้าของโลหะสูงขึ้นสถานการณ์ดังกล่าวรวมถึงการเชื่อมต่อระหว่างแผงวงจรในอุปกรณ์แผงวงจรพิมพ์หลายตัวซึ่งความแข็งแกร่งของลวดทึบจะทำให้เกิดความเครียดมากเกินไปอันเป็นผลมาจากการเคลื่อนไหวระหว่างการประกอบหรือการให้บริการสายไฟ AC สำหรับเครื่องใช้ไฟฟ้าสายเครื่องดนตรีสายเมาส์คอมพิวเตอร์สายเชื่อมอิเล็กโทรดสายควบคุมที่เชื่อมต่อชิ้นส่วนเครื่องจักรที่เคลื่อนไหวสายเครื่องขุดสายเครื่องต่อท้ายและอื่น ๆ อีกมากมาย

ที่ความถี่สูงกระแสจะเดินทางใกล้พื้นผิวของสายไฟเนื่องจาก ผลกระทบต่อผิวหนังทำให้สูญเสียพลังงานในสายไฟเพิ่มขึ้นลวดตีเกลียวอาจดูเหมือนจะลดผลกระทบนี้เนื่องจากพื้นที่ผิวทั้งหมดของเส้นมีค่ามากกว่าพื้นที่ผิวของเส้นลวดทึบที่เท่ากัน แต่ลวดตีเกลียวธรรมดาจะไม่ลดผลกระทบที่ผิวหนังเนื่องจากเส้นทั้งหมดลัดวงจรเข้าด้วยกันและทำงาน เป็นตัวนำเดียวลวดตีเกลียวจะมีความต้านทานสูงกว่าลวดทึบที่มีเส้นผ่านศูนย์กลางเท่ากันเนื่องจากหน้าตัดของลวดตีเกลียวไม่ใช่ทองแดงทั้งหมดมีช่องว่างที่หลีกเลี่ยงไม่ได้ระหว่างเส้น (นี่คือปัญหาการบรรจุวงกลมสำหรับวงกลมภายในวงกลม)ลวดตีเกลียวที่มีหน้าตัดเดียวกับตัวนำไฟฟ้ากล่าวกันว่ามีเกจที่เท่ากันและมีเส้นผ่านศูนย์กลางใหญ่กว่าเสมอ

อย่างไรก็ตามสำหรับแอปพลิเคชันความถี่สูงจำนวนมาก เอฟเฟกต์ความใกล้เคียงรุนแรงกว่าผลกระทบทางผิวหนังและในบางกรณีลวดที่พันแบบเรียบง่ายสามารถลดผลกระทบจากระยะใกล้ได้เพื่อให้ได้ประสิทธิภาพที่ดีขึ้นที่ความถี่สูงอาจใช้ลวด litz ซึ่งแต่ละเส้นหุ้มฉนวนและบิดเป็นลวดลายพิเศษ

จำนวนเส้น

ยิ่งลวดแต่ละเส้นอยู่ในมัดลวดมากเท่าไหร่ลวดก็จะยิ่งมีความยืดหยุ่นป้องกันการหักงอป้องกันการแตกหักและแข็งแรงมากขึ้นอย่างไรก็ตามเส้นใยที่มากขึ้นจะเพิ่มความซับซ้อนในการผลิตและต้นทุน

ด้วยเหตุผลทางเรขาคณิตจำนวนเส้นต่ำสุดที่มักจะเห็นคือ 7 เส้นตรงกลางโดยมี 6 เส้นล้อมรอบระดับถัดไปคือ 19 ซึ่งเป็นอีกชั้นของ 12 เส้นที่ด้านบนของ 7 หลังจากนั้นจำนวนจะแตกต่างกันไป แต่ 37 และ 49 เป็นเรื่องปกติจากนั้นในช่วง 70 ถึง 100 (ตัวเลขไม่แน่นอนอีกต่อไป)แม้แต่จำนวนที่มากกว่าที่มักพบในสายเคเบิลขนาดใหญ่มาก

สำหรับการใช้งานที่ลวดเคลื่อนที่ 19 คือค่าต่ำสุดที่ควรใช้ (7 ควรใช้เฉพาะในแอพพลิเคชั่นที่วางลวดแล้วไม่ขยับ) และ 49 จะดีกว่ามากสำหรับแอพพลิเคชั่นที่มีการเคลื่อนไหวซ้ำ ๆ อย่างต่อเนื่องเช่นหุ่นยนต์ประกอบและสายหูฟังต้องใช้ 70 ถึง 100

สำหรับการใช้งานที่ต้องการความยืดหยุ่นมากยิ่งขึ้นจะใช้เกลียวมากขึ้น (สายเชื่อมเป็นตัวอย่างปกติ แต่ยังรวมถึงการใช้งานที่ต้องเคลื่อนย้ายลวดในพื้นที่แคบ)ตัวอย่างหนึ่งคือลวด 2/0 ที่ทำจากลวดเกจ # 36 จำนวน 5,292 เส้นเส้นจะถูกจัดระเบียบโดยการสร้างมัด 7 เส้นก่อนจากนั้นทั้ง 7 กลุ่มจะรวมกันเป็นกลุ่มซุปเปอร์สุดท้าย 108 ซูเปอร์บันเดิลถูกใช้เพื่อสร้างสายเคเบิลขั้นสุดท้ายสายไฟแต่ละกลุ่มจะพันเป็นเกลียวเพื่อที่ว่าเมื่อลวดงอส่วนของมัดที่ขึงจะเคลื่อนที่ไปรอบ ๆ เกลียวไปยังส่วนที่บีบอัดเพื่อให้ลวดมีความเค้นน้อยลง
