รายละเอียดสินค้า
สถานที่กำเนิด: เซียงไฮ้ประเทศจีน
ชื่อแบรนด์: TANKII
ได้รับการรับรอง: ISO9001:2008
หมายเลขรุ่น: สแตนเลสขโมย 430
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 10 กก.
ราคา: To negotiate
รายละเอียดการบรรจุ: ระวิง, ม้วน, กล่อง พาเลท, กรณีไม้ที่มีวัสดุบรรจุภัณฑ์ที่กำหนดเองตามความต้องการของ
เวลาการส่งมอบ: 7-15 วัน
เงื่อนไขการชำระเงิน: L/c, T/T ตะวันตกสหภาพ MoneyGram
สามารถในการผลิต: 20 + TON + เดือน
ใช้: |
หม้อแปลง, ตัวเหนี่ยวนำ, มอเตอร์, ลำโพง, ตัวกระตุ้นส่วนหัวของฮาร์ดดิสก์, แม่เหล็กไฟฟ้า |
วัสดุลวด: |
ทองแดงอลูมิเนียมสแตนเลส |
Max OD: |
10mm |
ที่กำหนดเอง: |
ใช่ |
มาตรฐาน: |
GB / ASTM / DIN / JIS |
สี: |
ไม่จำเป็น |
ใช้: |
หม้อแปลง, ตัวเหนี่ยวนำ, มอเตอร์, ลำโพง, ตัวกระตุ้นส่วนหัวของฮาร์ดดิสก์, แม่เหล็กไฟฟ้า |
วัสดุลวด: |
ทองแดงอลูมิเนียมสแตนเลส |
Max OD: |
10mm |
ที่กำหนดเอง: |
ใช่ |
มาตรฐาน: |
GB / ASTM / DIN / JIS |
สี: |
ไม่จำเป็น |

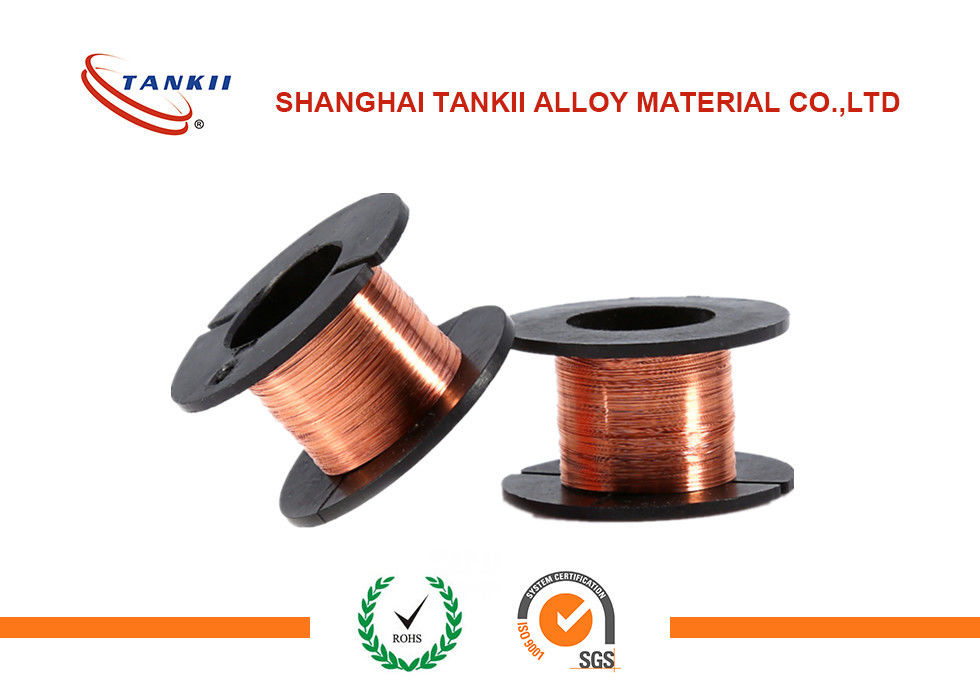

Dia 0.1 - 10 มม. เคลือบลวดทองแดงอลูมิเนียมตัวนำสแตนเลส
ลวดเคลือบคือลวดทองแดงที่มีฉนวนบาง ๆ และถูกนำไปใช้ในงานต่างๆเช่นหม้อแปลงขดลวดพันแผลมอเตอร์โซลีนอยด์และเครื่องมือต่างๆทองแดงดิบถูกดึงมาเพื่อให้เป็นไปตามข้อกำหนดขนาดเฉพาะตามมาตรฐาน National Electrical Manufacturer's Association (NEMA)ลวดแม่เหล็กนี้เป็นไปตามมาตรฐาน NEMA MW-35-C สำหรับอุณหภูมิในการทำงาน (200 ° C / 392 ° F) และฉนวนกันความร้อนฉนวนกันความร้อนทำจากโพลีเอสเตอร์ดัดแปลงพร้อมเสื้อคลุม Polyamideimide และป้องกันลวดขดจากการลัดวงจรคุณสมบัติอุณหภูมิสูงของลวดนี้เหมาะสำหรับการใช้งานที่มีอุณหภูมิเกินพิกัดอย่างรุนแรง
ประเภทสายไฟ: ลวดทองแดง / อลูมิเนียม / สแตนเลสเคลือบ
เส้นผ่านศูนย์กลาง: 0.1-10 มม
สี: ธรรมชาติหรือกำหนดเอง
ฉนวนกันความร้อน: โพลีเอสเตอร์ w / Polyamideimide Overcoat
NEMA รายละเอียด: MW-35-C
สร้าง: Heavy Min-Nom
คะแนนอุณหภูมิ: ตามความต้องการที่กำหนดเอง
ตัวอย่าง Specifocation:
สีฉนวนกันความร้อน | : | ชัดเจน |
เส้นผ่านศูนย์กลางด้านนอก | : | 0.0091 " |
วัสดุตัวนำ | : | ทองแดงเปลือย |
วัสดุฉนวน | : | ยูรีเทน / ไนลอน |
ชุด | : | ซีรี่ส์ Beldsol |
มาตรฐาน | : | MIL-JW-1177⁄9, NEMA-MW-28-C |
คะแนนอุณหภูมิ | : | +130 องศาเซลเซียส |
น้ำหนัก | : | 0.5 ปอนด์ ⁄Spool |
ขนาดสายไฟ | : | 32 AWG |
การประยุกต์ใช้ใน Transformer
หม้อแปลงเป็นอุปกรณ์ที่ถ่ายโอนพลังงานไฟฟ้าจากวงจรหนึ่งไปยังอีกวงจรหนึ่งผ่านขดลวด (ขดลวด)คุณสมบัติที่จำเป็นสำหรับขดลวดของมอเตอร์นั้นคล้ายคลึงกับคุณสมบัติที่จำเป็นสำหรับหม้อแปลง แต่มีข้อกำหนดเพิ่มเติมในการทนต่อการสั่นสะเทือนทางกลและแรงเหวี่ยงที่อุณหภูมิใช้งาน
โดยปกติขดลวดหม้อแปลงจะทำจากทองแดง แต่อลูมิเนียมเป็นคู่แข่งที่เหมาะสมซึ่งน้ำหนักและต้นทุนแรกเป็นปัจจัยชี้ขาด
ในอเมริกาเหนืออลูมิเนียมเป็นตัวเลือกที่โดดเด่นของวัสดุม้วนสำหรับหม้อแปลงชนิดแห้งแรงดันต่ำที่มีขนาดใหญ่กว่า 15 กิโลโวลต์ - แอมแปร์ (kVA)ในพื้นที่อื่น ๆ ส่วนใหญ่ของโลกทองแดงเป็นวัสดุม้วนที่โดดเด่นการตัดสินใจซื้อโดยทั่วไปเป็นหน้าที่ของการประเมินความสูญเสียที่แสดงเป็นสกุลเงินต่อกิโลวัตต์
ทองแดงที่ใช้ในการผลิตขดลวดหม้อแปลงอยู่ในรูปของลวดสำหรับผลิตภัณฑ์ขนาดเล็กและแถบสำหรับอุปกรณ์ขนาดใหญ่สำหรับผลิตภัณฑ์ขนาดเล็กลวดต้องแข็งแรงพอที่จะพันแผลโดยไม่แตก แต่มีความยืดหยุ่นเพียงพอที่จะให้ขดลวดที่ปิดสนิทผลิตภัณฑ์แถบต้องมีคุณภาพพื้นผิวที่ดีเพื่อไม่ให้เคลือบฉนวนแตกตัวภายใต้แรงดันไฟฟ้าความเหนียวที่ดีเป็นสิ่งสำคัญสำหรับการขึ้นรูปและบรรจุแถบในขณะที่ต้องมีความแข็งแรงที่ดีเพื่อทนต่อความเครียดเชิงกลทางไฟฟ้าที่สูงซึ่งตั้งขึ้นภายใต้สภาวะลัดวงจรเป็นครั้งคราวสายขดลวดทองแดงในหม้อแปลงเข้ากันได้กับวัสดุฉนวนสมัยใหม่เช่นแล็กเกอร์และเคลือบฟันแลคเกอร์อนุญาตให้มีระยะห่างของขดลวดที่ใกล้ชิดเพื่อให้ขดลวดมีประสิทธิภาพสูงสุด
เหตุผลทางวิศวกรรมที่สำคัญในการเลือกขดลวดทองแดงบนอะลูมิเนียมคือการพิจารณาพื้นที่เนื่องจากหม้อแปลงแผลทองแดงสามารถทำขนาดเล็กกว่าหม้อแปลงอลูมิเนียมเพื่อให้ได้รับการจัดอันดับที่เท่าเทียมกันในหม้อแปลงอลูมิเนียมจำเป็นต้องมีพื้นที่หน้าตัดที่ใหญ่กว่า 66% สำหรับตัวนำทองแดงอย่างไรก็ตามการใช้ตัวนำที่มีขนาดใหญ่ขึ้นส่งผลให้ความแข็งแรงของขดลวดอลูมิเนียมเกือบเทียบเท่ากับขดลวดทองแดง
การเชื่อมต่อเป็นประโยชน์ที่สำคัญอีกประการหนึ่งของหม้อแปลงทองแดงแบบแผลไม่จำเป็นต้องทำความสะอาดและแปรงฟันด้วยสารร่วมที่มีคุณภาพเพื่อป้องกันการเกิดออกซิเดชั่นด้วยทองแดง
