รายละเอียดสินค้า:
|
| การโก่งตัวเฉพาะ: | 15.5 | ความต้านทาน: | 78.0 * (± 5%) |
|---|---|---|---|
| ความหนาแน่น: | 8.1g / cm³ | อุณหภูมิการเบี่ยงเบนที่เป็นประโยชน์: | -70 ~ 350 ℃ |
| อุณหภูมิเชิงเส้น: | -20 ~ 200 ℃ | Flexivity: | 28.5 * (1 ± 4%) |
| โมดูลัสของความยืดหยุ่น: | 15.5 | ใช้: | องค์ประกอบชดเชยอุณหภูมิ |
| สิ่งอำนวยความสะดวก: | ความต้านทานสูง | ชื่อ: | TB1577A |
| อุณหภูมิสูงสุด: | 450 ℃ | ||
| ไฮไลต์: | soft magnetic alloy,kovar alloy |
||

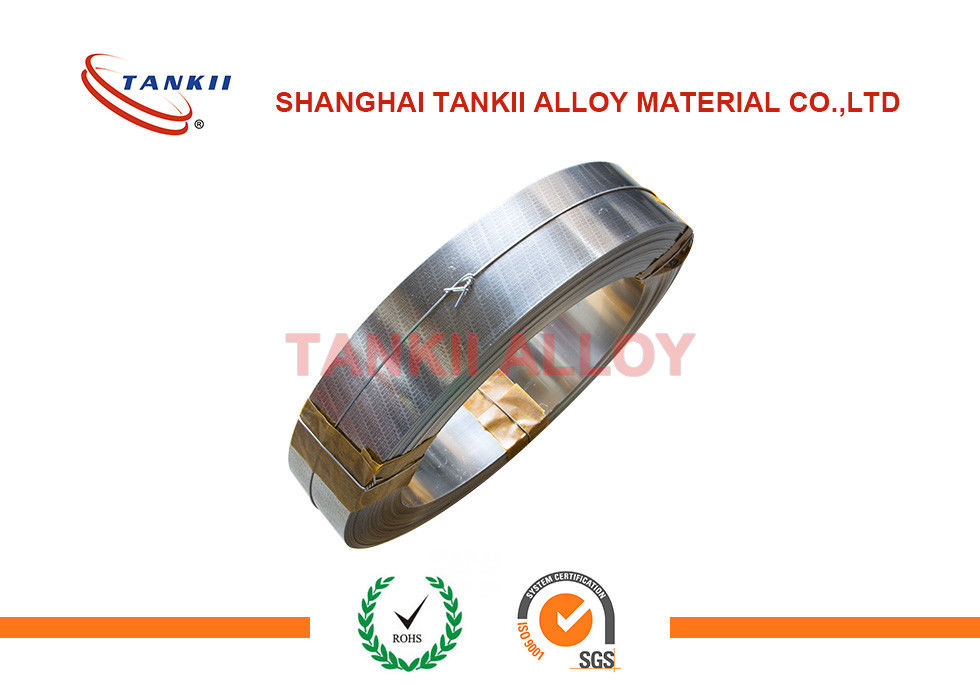

Thermal Bimetal Strip TB1577A โมดูลัสยืดหยุ่นต่ำสำหรับการสลับการป้องกันโดยอัตโนมัติด้วยเครื่องหมายพิมพ์ OEM
แถบ bimetallic ใช้ในการแปลงการเปลี่ยนแปลงอุณหภูมิเป็นการเปลี่ยนเชิงกล แถบนั้นประกอบด้วยโลหะที่แตกต่างกันสองแถบซึ่งขยายตัวในอัตราที่แตกต่างกันเมื่อถูกความร้อนโดยปกติจะเป็นเหล็กและทองแดงหรือในบางกรณีเหล็กและทองเหลือง แถบจะรวมเข้าด้วยกันตลอดความยาวของพวกเขาโดยโลดโผนประสานหรือเชื่อม การขยายที่แตกต่างกันบังคับให้แถบแบนงอทางเดียวถ้าถูกความร้อนและในทิศทางตรงกันข้ามถ้าระบายความร้อนต่ำกว่าอุณหภูมิเริ่มต้น โลหะที่มีค่าสัมประสิทธิ์การขยายตัวทางความร้อนสูงกว่าจะอยู่ที่ด้านนอกของส่วนโค้งเมื่อแถบถูกทำให้ร้อนและที่ด้านในเมื่อถูกทำให้เย็นลง
การกระจัดด้านข้างของแถบนั้นมีขนาดใหญ่กว่าการขยายความยาวขนาดเล็กในโลหะสองชนิด เอฟเฟกต์นี้ใช้ในอุปกรณ์เครื่องกลและไฟฟ้า ในบางแอปพลิเคชันแถบ bimetal จะใช้ในรูปแบบแบน ในส่วนอื่น ๆ มันจะถูกห่อเป็นม้วนเพื่อความกะทัดรัด ความยาวที่มากขึ้นของเวอร์ชั่นคอยล์จะเพิ่มความไว
| เกรด | 5J1580 |
| ชั้นการขยายตัวสูง | Ni20Mn6 |
| ชั้นการขยายตัวต่ำ | Ni36 |
รายละเอียด:
องค์ประกอบทางเคมี (%)
| เกรด | C | ศรี | Mn | P | S | Ni | Cr | ลูกบาศ์ก | เฟ |
| Ni36 | ≤0.05 | ≤0.3 | ≤0.6 | ≤0.02 | ≤0.02 | 35 ~ 37 | - | - | บาล |
| เกรด | C | ศรี | Mn | P | S | Ni | Cr | ลูกบาศ์ก | เฟ |
| Ni20Mn6 | ≤0.05 | 0.15 ~ 0.3 | 5.5 ~ 6.5 | ≤0.02 | ≤0.02 | 19 ~ 21 | - | - | บาล |
คุณสมบัติทางกายภาพ
> ความหนาแน่น (g / cm3): 8.1
> อุณหภูมิที่อนุญาต (ºC): -70 ~ 350
อุณหภูมิเชิงเส้น (ºC): -20 ~ 180
> ความต้านทานไฟฟ้า (μΩ * m): 0.8 ± 5% (20ºC)
> การนำความร้อน (W / m. ºC): 12
> การดัด K / 10-6 ºC-1 (20 ~ 135ºC): 15
> โมดูลัสยืดหยุ่น E / GPa 147 ~ 177
แอพลิเคชัน: วัสดุส่วนใหญ่ในอุปกรณ์ควบคุมอัตโนมัติและเครื่องมือวัด (เช่น: เครื่องวัดอุณหภูมิไอเสีย, อุณหภูมิ, ควบคุมแรงดันไฟฟ้า, รีเลย์อุณหภูมิ, การสลับการป้องกันอัตโนมัติ, เมตรไดอะแฟรม, ฯลฯ ) ทำให้การควบคุมอุณหภูมิ ส่วนประกอบที่ไวต่อความร้อน
คุณสมบัติ: คุณสมบัติพื้นฐานของเทอร์โมสแตติม Bimetallic คือการเสียรูปเนื่องจากการเปลี่ยนแปลงของอุณหภูมิทำให้เกิดช่วงเวลาหนึ่ง
ค่าสัมประสิทธิ์การขยายตัวของเทอร์โมสตริเมอร์ Bimetallic Strip นั้นแตกต่างจากโลหะหรือโลหะผสมสองชั้นหรือมากกว่าตามพื้นผิวสัมผัสทั้งหมดที่ถูกผูกมัดอย่างแน่นหนา ในกรณีที่ค่าสัมประสิทธิ์การขยายตัวที่สูงขึ้นของชั้นที่ใช้งานเป็นชั้นที่เรียกว่าค่าสัมประสิทธิ์การขยายตัวที่ต่ำของชั้นที่มีชื่อว่าชั้นเรื่อย ๆ
ภาพรวม
แถบความร้อน bimetal เป็นค่าสัมประสิทธิ์การขยายตัวที่แตกต่างกันของสองหรือมากกว่าสองชั้นของโลหะหรือโลหะผสมของแข็งและตามอินเตอร์เฟซทั้งหมดจะแตกต่างกันไปตามอุณหภูมิและฟังก์ชั่นความร้อนของการเปลี่ยนแปลงรูปร่างในวัสดุคอมโพสิต สัมประสิทธิ์การขยายตัวต่ำกลายเป็นแบบพาสซีฟเมื่อความต้องการที่มีความต้านทานสูง แต่ประสิทธิภาพความต้านทานความร้อนที่สำคัญคือชุด bimetal ความร้อนชนิดเดียวกันสามารถเพิ่มระหว่างสองชั้นของความหนาที่แตกต่างกันของชั้นกลางเป็นชั้นปัดเป็นเพื่อให้บรรลุ วัตถุประสงค์ของการควบคุมความต้านทานต่าง ๆ
ลักษณะพื้นฐานของความร้อน bimetal มีการเปลี่ยนแปลงด้วยอุณหภูมิและความผิดปกติของอุณหภูมิส่งผลให้ในช่วงเวลาหนึ่งอุปกรณ์หลายอันใช้คุณสมบัตินี้ในการแปลงพลังงานความร้อนเป็นงานเครื่องกลเพื่อให้เกิดการควบคุมอัตโนมัติ bimetal อุณหภูมิความร้อนที่ใช้สำหรับระบบควบคุมและเซ็นเซอร์อุณหภูมิ ตราสาร
ระบบการรักษาความร้อน: ความต้านทานความร้อนที่ไวต่อความต้านทานและโมดูลัสยืดหยุ่นของตัวอย่างก่อนการวัดจะต้องได้รับการรักษาความร้อนเพื่อกำจัดความเครียด
คุณสมบัติหลัก: คุณสมบัติที่ไวต่อความร้อนสูงและความต้านทานสูง แต่โมดูลัสยืดหยุ่นต่ำและความเครียดที่อนุญาตสามารถเพิ่มความไวของเครื่องมือขนาดเล็กลงและเพิ่มปฏิกิริยา
