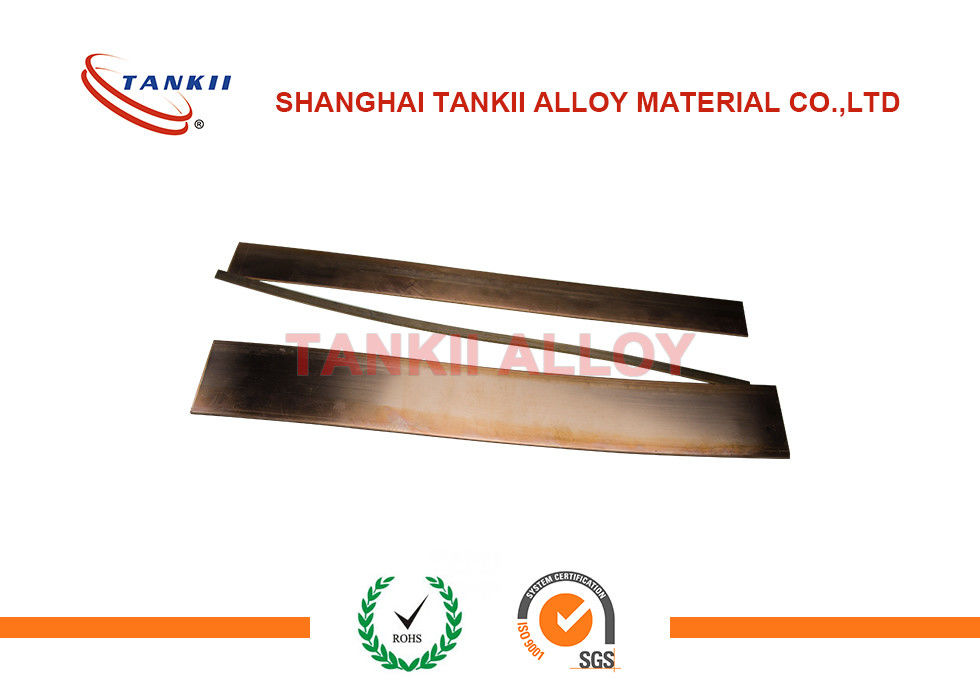

0.5 * 100 มม. แมงกานีสอัลลอยด์, แถบต้านทานทองแดงแมงกานีส 6j13 สำหรับ Shunt

แถบโลหะผสมแมงกานีส
โลหะผสมต้านทาน CuNi
ต้านทานการกัดกร่อนได้ดีมาก
อ่อนมากดีมาก
ความสามารถในการประสานที่ดีมาก

การกำหนดของ Manganin

Manganin เป็นโลหะผสมทองแดงต้านทานแมงกานีสนิกเกิล มันรวมคุณสมบัติทั้งหมดที่ต้องการของโลหะผสมความต้านทานไฟฟ้าที่มีความแม่นยำเช่นความต้านทานสูงค่าสัมประสิทธิ์อุณหภูมิต่ำของความต้านทานผลความร้อนต่ำมากกับทองแดงและประสิทธิภาพที่ดีของความต้านทานไฟฟ้าในระยะเวลานาน

โลหะผสมที่มีอยู่ของ Manganin

a) ลวดφ8.00 ~ 0.02

b) Ribbon t = 2.90 ~ 0.05 w = 40 ~ 0.4

c) จาน (มาตรฐาน) 1.0t × 100w × 800L

d) ฟอยล์ t = 0.40 ~ 0.02 w = 120 ~ 5

องค์ประกอบทางเคมีของ Manganin

ทองแดง 86%, แมงกานีส 12%, และนิกเกิล 4%

แอปพลิเคชัน Manganin:

Manganin ถูกนำมาใช้ในการผลิตตัวต้านทานโดยเฉพาะอย่างยิ่งแอมป์มิเตอร์แบบแยกเนื่องจากค่าสัมประสิทธิ์อุณหภูมิที่เป็นศูนย์ของค่าความต้านทานและความมั่นคงในระยะยาว ตัวต้านทาน Manganin หลายตัวทำหน้าที่เป็นมาตรฐานทางกฎหมายสำหรับโอห์มในสหรัฐอเมริกาตั้งแต่ปี 1901 ถึง 1990 นอกจากนี้ลวด Manganin ยังใช้เป็นตัวนำไฟฟ้าในระบบแช่แข็งลดการถ่ายเทความร้อนระหว่างจุดที่ต้องการการเชื่อมต่อทางไฟฟ้า

Manganin ยังใช้ในเกจเพื่อศึกษาคลื่นกระแทกแรงดันสูง (เช่นที่เกิดจากการระเบิดของวัตถุระเบิด) เพราะมีความไวต่อความเครียดต่ำ แต่ไวต่อแรงกดสูง

a) มันถูกใช้สำหรับการทำแผลลวดต้านทานความแม่นยำ

b) กล่องต้านทาน

c) Shunts สำหรับเครื่องมือวัดทางไฟฟ้า

parements ที่เกี่ยวข้องของลวด Manganin:
