โลหะผสม Constantan Nicr

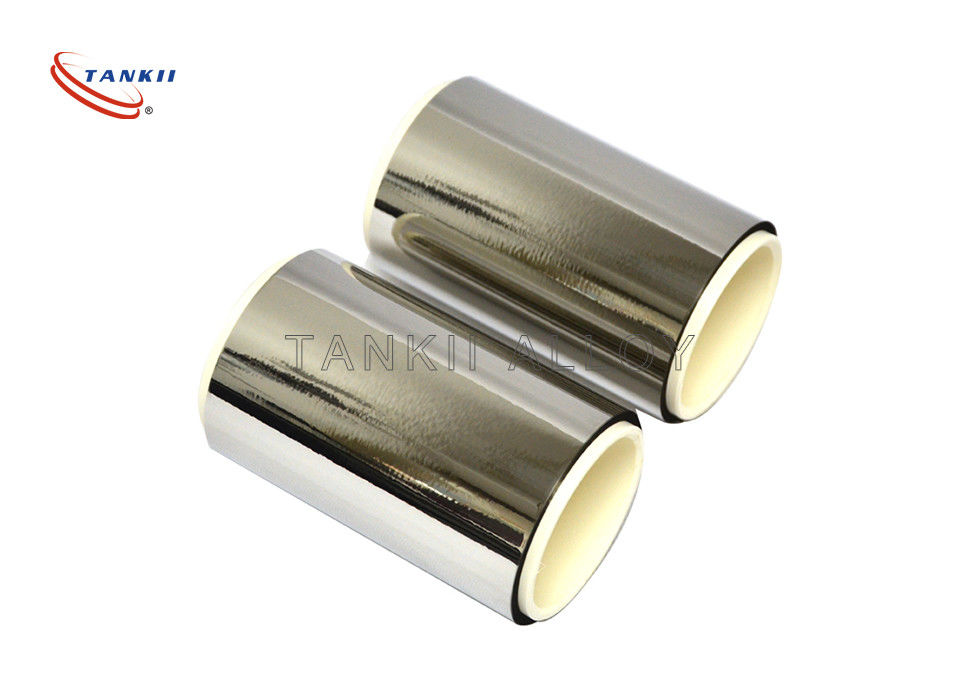

6J22 / 6J23 / Constantan ไฟฟ้า Resisitance ฟอยล์สำหรับมาตรวัดความเครียดเชิงเส้น

NiCr Alloy รายละเอียด:

TANKII (อัลลอยด์ 875/815) ตระกูลโลหะผสมเหล็กโครเมียมอลูมิเนียม (FeCrAl) ใช้ในการใช้งานที่อุณหภูมิสูง

Constantan [Cu55Ni45] has a low temperature coefficient of resistivity and as a copper alloy, is easily soldered. Constantan [Cu55Ni45] มีค่าสัมประสิทธิ์อุณหภูมิต่ำของความต้านทานและเป็นโลหะผสมทองแดงสามารถบัดกรีได้ง่าย Other constant-resistance alloys include manganin [Cu86Mn12Ni2], Cupron [Cu53Ni44Mn3]and Evanohm. โลหะผสมที่มีความต้านทานคงที่อื่น ๆ ได้แก่ manganin [Cu86Mn12Ni2], Cupron [Cu53Ni44Mn3] และ Evanohm

ตระกูล Evanohm ของโลหะผสมนิกเกิล - โครเมี่ยม [Ni72Cr20Mn4Al3Si1], [Ni73Cr20Cu2Al2Mn1Si], มีความต้านทานสูง, ค่าสัมประสิทธิ์อุณหภูมิต่ำของความต้านทาน, แรงเคลื่อนไฟฟ้าต่ำ (ศักยภาพ Galvani) เมื่อสัมผัสกับทองแดง, ความต้านทานแรงดึงสูง เพื่อรักษาความร้อน

Balco [Ni70Fe30] และโลหะผสมที่คล้ายกันมีค่าความต้านทานสูงเป็นเส้นตรง แต่มีค่าสัมประสิทธิ์อุณหภูมิเชิงเส้นมากขึ้นทำให้เหมาะสำหรับองค์ประกอบตรวจจับ

Many elements and alloys have been used as resistance wire for special purposes. องค์ประกอบและโลหะผสมจำนวนมากถูกใช้เป็นลวดต้านทานสำหรับวัตถุประสงค์พิเศษ The table below lists the resistivity of some common materials. ตารางด้านล่างแสดงความต้านทานของวัสดุทั่วไปบางอย่าง The resistivity of amorphous carbon actually has a range of 3.8 - 4.1 × 10−6 Ω m. ความต้านทานของอสัณฐานคาร์บอนนั้นมีช่วง 3.8 - 4.1 × 10−6 Ω m

การปฏิบัติทั่วไป:

For measurements of small strain, semiconductor strain gauges, so called piezoresistors, are often preferred over foil gauges. สำหรับการวัดค่าความเครียดขนาดเล็กเกจเซมิคอนดักเตอร์สายพันธุ์ความเครียดหรือที่เรียกว่า piezoresistor มักเป็นที่ต้องการมากกว่าเกจฟอยล์ A semiconductor gauge usually has a larger gauge factor than a foil gauge. มาตรวัดเซมิคอนดักเตอร์มักจะมีปัจจัยวัดขนาดใหญ่กว่ามาตรวัดฟอยล์ Semiconductor gauges tend to be more expensive, more sensitive to temperature changes, and are more fragile than foil gauges. เครื่องวัดเซมิคอนดักเตอร์มีแนวโน้มที่จะมีราคาแพงกว่าไวต่อการเปลี่ยนแปลงของอุณหภูมิและมีความเปราะบางกว่าเครื่องวัดฟอยด์

Nanoparticle-based strain gauges emerge as a new promising technology. มาตรวัดความเครียดที่ใช้อนุภาคนาโนปรากฏเป็นเทคโนโลยีใหม่ที่มีแนวโน้ม These resistive sensors whose active area is made by an assembly of conductive nanoparticles, such as gold or carbon, combine a high gauge factor, a large deformation range and a small electrical consumption due to their high impedance. เซ็นเซอร์ความต้านทานเหล่านี้ซึ่งมีพื้นที่ใช้งานเกิดจากการรวมตัวกันของอนุภาคนาโนนำไฟฟ้าเช่นทองคำหรือคาร์บอนรวมตัวประกอบมาตรวัดระดับสูงช่วงการเสียรูปขนาดใหญ่และการใช้ไฟฟ้าเพียงเล็กน้อยเนื่องจากความต้านทานสูง

In biological measurements, especially blood flow and tissue swelling, a variant called mercury-in-rubber strain gauge is used. ในการวัดทางชีวภาพโดยเฉพาะอย่างยิ่งการไหลเวียนของเลือดและการบวมของเนื้อเยื่อใช้ตัวแปรที่เรียกว่าเกจวัดความเครียดแบบปรอทในยาง This kind of strain gauge consists of a small amount of liquid mercury enclosed in a small rubber tube, which is applied around eg, a toe or leg. เกจวัดความเครียดชนิดนี้ประกอบด้วยปรอทเหลวจำนวนเล็กน้อยที่อยู่ในท่อยางขนาดเล็กซึ่งใช้รอบ ๆ เช่นนิ้วเท้าหรือขา Swelling of the body part results in stretching of the tube, making it both longer and thinner, which increases electrical resistance. การบวมของส่วนต่าง ๆ ของร่างกายส่งผลให้ยืดท่อทำให้ทั้งยาวขึ้นและบางลงซึ่งเพิ่มความต้านทานไฟฟ้า

Fiber optic sensing can be employed to measure strain along an optical fiber. ไฟเบอร์ออปติกตรวจจับสามารถใช้ในการวัดความเครียดตามใยแก้วนำแสง Measurements can be distributed along the fiber, or taken at predetermined points on the fiber. การวัดสามารถกระจายไปตามเส้นใยหรือถ่ายที่จุดที่กำหนดไว้บนไฟเบอร์ The 2010 America's Cup boats Alinghi 5 and USA-17 both employ embedded sensors of this type. ถ้วยอเมริกาประจำปี 2010 ของ Alinghi 5 และ USA-17 ทั้งคู่ใช้เซนเซอร์แบบฝังในประเภทนี้


มาตรวัดความเครียดชนิดต่าง ๆ ต่อไปนี้มีอยู่ในตลาด:

• เกจวัดความเครียดเชิงเส้น
• เกจวัดความเครียดเมมเบรนดอกกุหลาบ
• เกจวัดความเครียดเชิงเส้นคู่
• เกจวัดสะพานแบบเต็ม
• เกจวัดความเครียดเฉือน
• มาตรวัดความเครียดสะพานครึ่ง
• มาตรวัดความเครียดคอลัมน์
• 45 ° -Rosette (3 ทิศทางการวัด)
• 90 ° -Rosette (2 ทิศทางการวัด)
