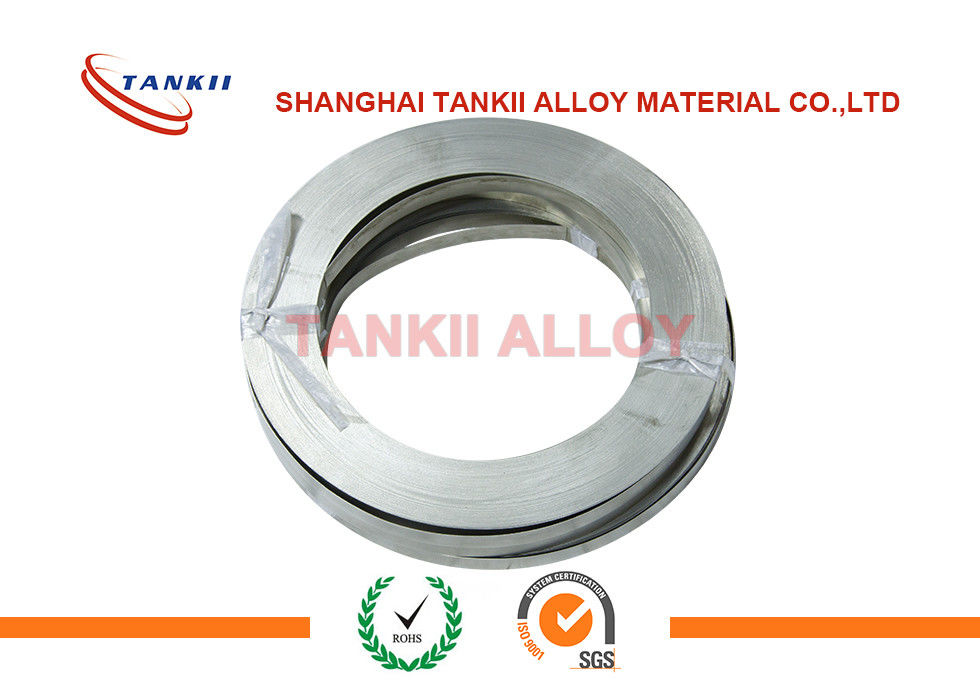

Constantan / Sheet Cupronickel Precision Strip 0.6mm CuNi44 หนังสือรับรอง

Constantan เป็นโลหะผสมทองแดง - นิกเกิลมักประกอบด้วยทองแดง 55% และนิกเกิล 45%คุณสมบัติหลักคือความต้านทานซึ่งคงที่ในช่วงอุณหภูมิที่กว้างรู้จักโลหะผสมอื่น ๆ ที่มีค่าสัมประสิทธิ์อุณหภูมิต่ำเช่นแมงกานิน (Cu86Mn12Ni2)

Constantan เป็นโลหะผสมที่เก่าแก่ที่สุดและยังคงใช้กันอย่างแพร่หลายสถานการณ์นี้สะท้อนให้เห็นว่าค่าคงที่มีคุณสมบัติโดยรวมที่ดีที่สุดที่จำเป็นสำหรับการใช้งานเกจวัดความเครียดหลายชนิดโลหะผสมนี้มีความไวต่อความเครียดสูงพอสมควรหรือตัววัดซึ่งค่อนข้างไม่ไวต่อระดับความเครียดและอุณหภูมิค่าความต้านทานสูงพอที่จะให้ได้ค่าความต้านทานที่เหมาะสมแม้กระทั่งกริดที่มีขนาดเล็กมากและค่าสัมประสิทธิ์อุณหภูมิของความต้านทานไม่มากเกินไปนอกจากนี้ค่าคงที่ยังมีความสามารถในการยืดตัวได้ดีและมีความสามารถในการยืดตัวค่อนข้างสูงอย่างไรก็ตามต้องสังเกตว่าค่าคงที่มีแนวโน้มที่จะแสดงการล่องลอยอย่างต่อเนื่องที่อุณหภูมิสูงกว่า 65 ° C (150 ° F);และควรนำคุณลักษณะนี้มาพิจารณาเมื่อความเสถียรเป็นศูนย์ของมาตรวัดความเครียดเป็นสิ่งสำคัญในช่วงเวลาหนึ่งชั่วโมงหรือหลายวัน

ก) Ni = 44%, Mn = 1.5%, Fe = 0.5%, Cu = ยอดคงเหลือ

b) A-Alloy: ที่สำคัญมากคือค่าคงที่สามารถประมวลผลเพื่อชดเชยอุณหภูมิด้วยตนเองเพื่อให้ตรงกับค่าสัมประสิทธิ์ของวัสดุทดสอบที่หลากหลายของการขยายตัวทางความร้อนโลหะผสมมีให้ในตัวเลขการชดเชยอุณหภูมิตัวเอง (STC) 00, 03, 05, 06, 09, 13, 15, 18, 30, 40 และ 50 สำหรับใช้กับวัสดุทดสอบที่มีค่าสัมประสิทธิ์การขยายตัวทางความร้อนที่สอดคล้องกันโดยแสดงเป็นชิ้นส่วน ต่อล้านโดยความยาว (หรือ µm / m) ต่อเคลวินหรือองศาเซลเซียสหรือองศาฟาเรนไฮต์

c) P-alloy: สำหรับการวัดสายพันธุ์ที่มีขนาดใหญ่มาก 5% (50,000 microstrain) หรือสูงกว่าค่าคงที่ที่ผ่านการอบอ่อน (P alloy) เป็นวัสดุกริดที่เลือกตามปกติค่าคงที่ในรูปแบบนี้มีความเหนียวมากและในความยาวเกจ 0.125 นิ้ว (3 มม.) และยาวกว่านั้นสามารถรัดได้ถึง> 20%อย่างไรก็ตามควรระลึกไว้เสมอว่าภายใต้สายพันธุ์ที่มีวัฏจักรสูงโลหะผสม P จะแสดงการเปลี่ยนแปลงความต้านทานอย่างถาวรในแต่ละรอบและทำให้เกิดการเปลี่ยนศูนย์ที่สอดคล้องกันในมาตรวัดความเครียดเนื่องจากลักษณะนี้และแนวโน้มที่จะเกิดความล้มเหลวของกริดก่อนเวลาอันควรด้วยการรัดซ้ำ ๆ จึงไม่แนะนำให้ใช้โลหะผสม P สำหรับการใช้งานความเครียดแบบวงจรโลหะผสม P สามารถใช้ได้กับหมายเลข STC ที่ 08 และ 40 สำหรับใช้กับโลหะและพลาสติกตามลำดับ
