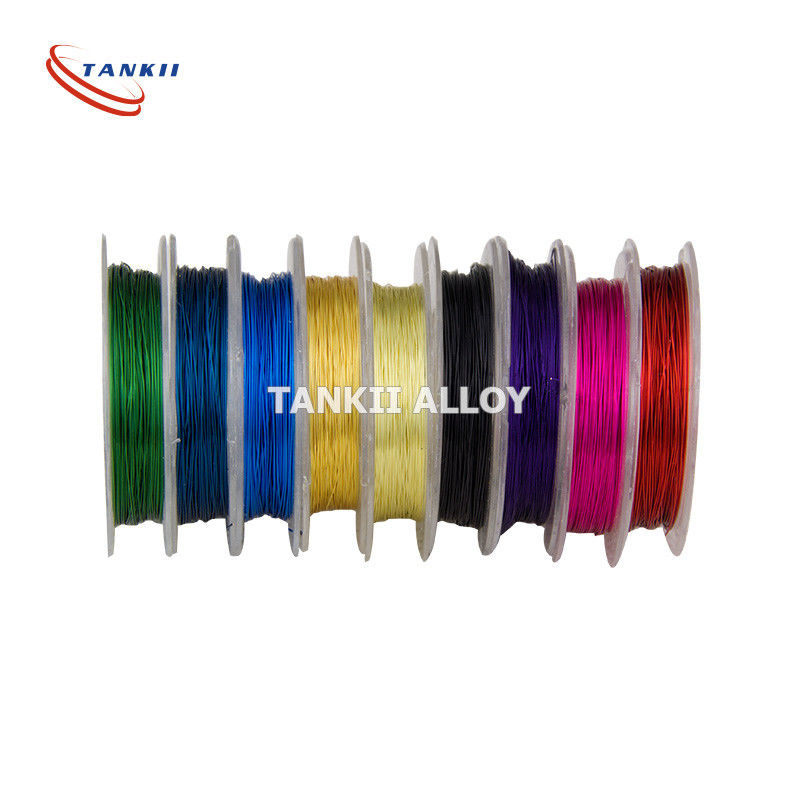

ลวดเคลือบ 0.3 มม. (เขียวแดงแดงม่วง)

Magnet wire or enameled wire is a copper or aluminum wire coated with a very thin layer of insulation. ลวดแม่เหล็กหรือลวดเคลือบเป็นลวดทองแดงหรืออลูมิเนียมเคลือบด้วยชั้นของฉนวนที่บางมาก It is used in the construction of transformers, inductors, motors, generators, speakers, hard disk head actuators, electromagnets, electric guitar pickups and other applications that require tight coils of insulated wire. มันถูกใช้ในการก่อสร้างของหม้อแปลง, ตัวเหนี่ยวนำ, มอเตอร์, เครื่องกำเนิดไฟฟ้า, ลำโพง, หัว actuators ฮาร์ดดิสก์, แม่เหล็กไฟฟ้า, รถปิคอัพกีต้าร์ไฟฟ้าและการใช้งานอื่น ๆ ที่ต้องมีขดลวดที่มีฉนวนกันความร้อน

The wire itself is most often fully annealed, electrolytically refined copper. ลวดทองแดงนั้นมักจะผ่านการอบอ่อนและผ่านกระบวนการทำให้บริสุทธิ์ด้วยไฟฟ้า Aluminum magnet wire is sometimes used for large transformers and motors. บางครั้งใช้ลวดแม่เหล็กอลูมิเนียมสำหรับหม้อแปลงและมอเตอร์ขนาดใหญ่ The insulation is typically made of tough polymer film materials rather than enamel, as the name might suggest. โดยทั่วไปแล้วฉนวนจะทำจากวัสดุโพลีเมอร์ที่มีความเหนียวมากกว่าที่จะเคลือบฟัน

ชนิด

เช่นเดียวกับลวดอื่น ๆ ลวดแม่เหล็กถูกจำแนกตามขนาดเส้นผ่าศูนย์กลาง (หมายเลข AWG, SWG หรือมิลลิเมตร) หรือพื้นที่ (ตารางมิลลิเมตร) ระดับอุณหภูมิและชั้นฉนวน

ภาพตัดขวางของลวดแม่เหล็ก AWG33 ที่ถ่ายโดยใช้กล้องจุลทรรศน์อิเล็กตรอนแบบสแกน
แรงดันพังทลายจะขึ้นอยู่กับความหนาของฝาครอบซึ่งสามารถแบ่งได้เป็น 3 ประเภท: เกรด 1, เกรด 2 และเกรด 3 เกรดที่สูงกว่ามีฉนวนที่หนากว่าและแรงดันพังทลายที่สูงขึ้น

The temperature class indicates the temperature of the wire at which it has a 20,000 hour service life. ระดับอุณหภูมิแสดงอุณหภูมิของลวดที่มีอายุการใช้งาน 20,000 ชั่วโมง At lower temperatures the service life of the wire is longer (about a factor of 2 for every 10 °C lower temperature). ที่อุณหภูมิต่ำกว่าอายุการใช้งานของลวดจะยาวขึ้น (ประมาณ 2 เท่าสำหรับทุก ๆ 10 องศาเซลเซียสที่อุณหภูมิต่ำกว่า) Common temperature classes are 105 °C, 130 °C, 155 °C, 180 °C and 220 °C. ระดับอุณหภูมิทั่วไปคือ 105 ° C, 130 ° C, 155 ° C, 180 ° C และ 220 ° C

ฉนวนกันความร้อน

Although described as "enameled", enameled wire is not, in fact, coated with a layer of enamel paint or vitreous enamel made of fused glass powder. แม้ว่าจะอธิบายว่า "เคลือบ" แต่ลวดเคลือบนั้นไม่ใช่ในความเป็นจริงเคลือบด้วยชั้นของสีเคลือบหรือเคลือบน้ำเลี้ยงที่ทำจากผงแก้วผสม Modern magnet wire typically uses one to four layers (in the case of quad-film type wire) of polymer film insulation, often of two different compositions, to provide a tough, continuous insulating layer. โดยทั่วไปแล้วลวดแม่เหล็กที่ทันสมัยจะใช้ชั้นหนึ่งถึงสี่ชั้น (ในกรณีของลวดชนิดสี่ฟิล์ม) ของฉนวนฟิล์มโพลีเมอร์ซึ่งมักจะมีองค์ประกอบที่แตกต่างกันสองแบบเพื่อให้ชั้นฉนวนที่แข็งแกร่งและต่อเนื่อง Magnet wire insulating films use (in order of increasing temperature range) polyvinyl formal (Formvar), polyurethane, polyamide, polyester, polyester-polyimide, polyamide-polyimide (or amide-imide), and polyimide. ฟิล์มฉนวนลวดแม่เหล็กใช้ (ตามลำดับของช่วงอุณหภูมิที่เพิ่มขึ้น) โพลีไวนิลอย่างเป็นทางการ (Formvar), โพลียูรีเทน, โพลีอะไมด์, โพลีเอสเตอร์, โพลีเอไมด์โพลีเอไมด์, โพลีเอไมด์ Polyimide insulated magnet wire is capable of operation at up to 250 °C. ลวดแม่เหล็กหุ้มฉนวน Polyimide สามารถทำงานได้ที่อุณหภูมิสูงถึง 250 ° C The insulation of thicker square or rectangular magnet wire is often augmented by wrapping it with a high-temperature polyimide or fiberglass tape, and completed windings are often vacuum impregnated with an insulating varnish to improve insulation strength and long-term reliability of the winding. ฉนวนของลวดแม่เหล็กสี่เหลี่ยมหนาหรือสี่เหลี่ยมมักถูกเติมโดยหุ้มด้วยโพลีไวด์อุณหภูมิสูงหรือเทปไฟเบอร์กลาสและขดลวดที่เสร็จแล้วมักจะถูกดูดด้วยสุญญากาศที่เคลือบด้วยฉนวนเพื่อเพิ่มความแข็งแรงของฉนวนและความน่าเชื่อถือในระยะยาวของขดลวด

คอยล์ที่รองรับตัวเองนั้นถูกพันด้วยลวดเคลือบอย่างน้อยสองชั้นซึ่งเป็นเทอร์โมพลาสติกที่เชื่อมติดกันเมื่อถูกความร้อน

Other types of insulation such as fiberglass yarn with varnish, aramid paper, kraft paper, mica, and polyester film are also widely used across the world for various applications like transformers and reactors. ฉนวนประเภทอื่น ๆ เช่นเส้นด้ายใยแก้วที่มีการเคลือบเงากระดาษอะรามิดกระดาษคราฟท์ไมกาและฟิล์มโพลีเอสเตอร์ยังมีการใช้กันอย่างแพร่หลายทั่วโลกสำหรับการใช้งานที่หลากหลายเช่นหม้อแปลงและเครื่องปฏิกรณ์ In the audio sector, a wire of silver construction, and various other insulators, such as cotton (sometimes permeated with some kind of coagulating agent/thickener, such as beeswax) and polytetrafluoroethylene (Teflon) can be found. ในภาคเสียงลวดเงินก่อสร้างและฉนวนอื่น ๆ อีกมากมายเช่นฝ้าย (บางครั้งซึมซับกับตัวแทน / ข้นบางชนิดเช่นขี้ผึ้ง) และ polytetrafluoroethylene (เทฟลอน) สามารถพบได้ Older insulation materials included cotton, paper, or silk, but these are only useful for low-temperature applications (up to 105°C). วัสดุฉนวนที่เก่ากว่านั้นรวมถึงผ้าฝ้ายกระดาษหรือผ้าไหม แต่สิ่งเหล่านี้มีประโยชน์สำหรับการใช้งานที่อุณหภูมิต่ำ (สูงถึง 105 ° C)

For ease of manufacturing, some low-temperature-grade magnet wire has insulation that can be removed by the heat of soldering. เพื่อความสะดวกในการผลิตลวดแม่เหล็กคุณภาพต่ำบางสายมีฉนวนที่สามารถถอดออกได้ด้วยความร้อนจากการบัดกรี This means that electrical connections at the ends can be made without stripping off the insulation first. ซึ่งหมายความว่าการเชื่อมต่อไฟฟ้าที่ปลายสามารถทำได้โดยไม่ต้องถอดฉนวนออกก่อน
