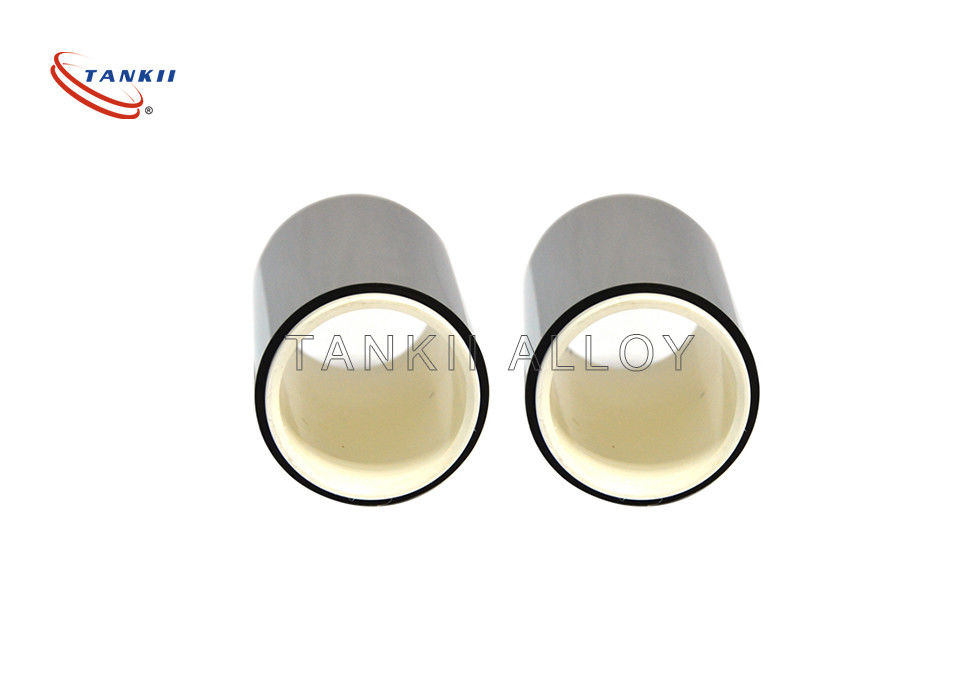

6J22 Evanohm ความต้านทานฟอยล์ / แถบ / เทปที่มีความเสถียรสำหรับการวัดความเครียด

6J22 Evanohm ความต้านทานคงที่ฟอยล์ / แถบ / เทปสำหรับการใช้งานเกจวัดความเครียด

Nichrome ซึ่งเป็นโลหะผสมนิกเกิลและโครเมียมที่ไม่ใช่แม่เหล็ก 80/20 เป็นลวดต้านทานที่พบมากที่สุดสำหรับวัตถุประสงค์ในการให้ความร้อนเนื่องจากมีความต้านทานสูงและทนต่อการเกิดออกซิเดชันที่อุณหภูมิสูงเมื่อใช้เป็นองค์ประกอบความร้อนลวดต้านทานมักจะพันเป็นขดลวดความยากอย่างหนึ่งในการใช้ลวดนิโครมคือการบัดกรีไฟฟ้าที่ใช้ดีบุกทั่วไปจะไม่เชื่อมติดกับมันดังนั้นการเชื่อมต่อกับพลังงานไฟฟ้าจะต้องทำโดยใช้วิธีอื่นเช่นขั้วต่อแบบจีบหรือขั้วสกรู

Kanthal (Alloy 875/815) ซึ่งเป็นตระกูลโลหะผสมเหล็ก - โครเมียม - อลูมิเนียม (FeCrAl) ที่ใช้ในการใช้งานที่อุณหภูมิสูงหลากหลายประเภท

คอนสแตนแทน [Cu55Ni45] มีค่าสัมประสิทธิ์ความต้านทานอุณหภูมิต่ำและในฐานะโลหะผสมทองแดงจึงบัดกรีได้ง่ายโลหะผสมที่มีความต้านทานคงที่อื่น ๆ ได้แก่ แมงกานิน [Cu86Mn12Ni2], Cupron [Cu53Ni44Mn3] และ Evanohm

ตระกูล Evanohm ของโลหะผสมนิกเกิล - โครเมี่ยม [Ni72Cr20Mn4Al3Si1], [Ni73Cr20Cu2Al2Mn1Si] มีความต้านทานสูงค่าสัมประสิทธิ์การต้านทานอุณหภูมิต่ำแรงเคลื่อนไฟฟ้าต่ำ (ศักยภาพของกัลวานี) เมื่อสัมผัสกับทองแดงความต้านทานแรงดึงสูงและยังมีความเสถียรมากเมื่อเทียบกับ เพื่อบำบัดความร้อน

Balco [Ni70Fe30] และโลหะผสมที่คล้ายกันมีค่าสัมประสิทธิ์ความต้านทานอุณหภูมิสูงมาก แต่เป็นเชิงเส้นมากกว่าทำให้เหมาะสำหรับองค์ประกอบการตรวจจับ

องค์ประกอบและโลหะผสมจำนวนมากถูกใช้เป็นลวดต้านทานเพื่อวัตถุประสงค์พิเศษตารางด้านล่างแสดงความต้านทานของวัสดุทั่วไปบางอย่างความต้านทานของคาร์บอนอสัณฐานมีช่วง 3.8 - 4.1 × 10−6 Ω m

สเตรนเกจ (สเตรนเกจที่สะกดด้วย) เป็นอุปกรณ์ที่ใช้ในการวัดความเครียดบนวัตถุซิมมอนส์คิดค้นโดย Edward E. Simmons และ Arthur C.Ruge ในปีพ. ศ. 2481 เครื่องวัดความเครียดที่พบมากที่สุดประกอบด้วยแผ่นรองฉนวนที่มีความยืดหยุ่นซึ่งรองรับรูปแบบฟอยล์โลหะมาตรวัดติดกับวัตถุด้วยกาวที่เหมาะสมเช่นไซยาโนอะคริเลตในขณะที่วัตถุเสียรูปฟอยล์จะเปลี่ยนรูปทำให้ความต้านทานไฟฟ้าเปลี่ยนไปการเปลี่ยนแปลงความต้านทานนี้มักวัดโดยใช้วีทสโตนบริดจ์เกี่ยวข้องกับความเครียดโดยปริมาณที่เรียกว่าเกจแฟคเตอร์

การปฏิบัติมาตรวัดความเครียด:

แรงดันไฟฟ้ากระตุ้นจะถูกนำไปใช้กับขาอินพุตของเครือข่ายเกจและการอ่านแรงดันไฟฟ้าจะถูกนำมาจากขาออกแรงดันไฟฟ้าขาเข้าโดยทั่วไปคือ 5 V หรือ 12 V และการอ่านเอาต์พุตโดยทั่วไปอยู่ในหน่วยมิลลิโวลต์

เครื่องวัดความเครียดฟอยล์ถูกใช้ในหลายสถานการณ์การใช้งานที่แตกต่างกันกำหนดข้อกำหนดที่แตกต่างกันบนมาตรวัดในกรณีส่วนใหญ่การวางแนวของมาตรวัดความเครียดมีความสำคัญ

มาตรวัดที่แนบมากับไฟล์ โหลดเซลล์โดยปกติคาดว่าจะคงที่ในช่วงหลายปีถ้าไม่ใช่ทศวรรษในขณะที่เครื่องมือที่ใช้ในการวัดการตอบสนองในการทดลองแบบไดนามิกอาจต้องติดอยู่กับวัตถุเพียงไม่กี่วันเติมพลังงานเป็นเวลาน้อยกว่าหนึ่งชั่วโมงและทำงานน้อยกว่าหนึ่งวินาที

มาตรวัดความเครียดติดอยู่กับวัสดุพิมพ์ด้วยกาวพิเศษประเภทของกาวขึ้นอยู่กับอายุการใช้งานที่ต้องการของระบบการวัดสำหรับการวัดระยะสั้น (ไม่เกินบางสัปดาห์) กาวไซยาโนอะคริเลตนั้นเหมาะสมสำหรับการติดตั้งกาวอีพ็อกซี่ที่ยาวนานโดยปกติแล้วกาวอีพ็อกซี่จะต้องใช้การบ่มด้วยอุณหภูมิสูง (ที่ประมาณ 80-100 ° C)การเตรียมพื้นผิวที่จะติดกาวเกจวัดความเครียดมีความสำคัญสูงสุดพื้นผิวต้องได้รับการปรับให้เรียบ (เช่นด้วยกระดาษทรายละเอียดมาก) ทำความสะอาดด้วยตัวทำละลายร่องรอยของตัวทำละลายจะต้องถูกลบออกและต้องติดกาวเกจวัดความเครียดทันทีหลังจากนี้เพื่อหลีกเลี่ยงการเกิดออกซิเดชั่นหรือมลภาวะในพื้นที่ที่เตรียมไว้หากไม่ปฏิบัติตามขั้นตอนเหล่านี้เครื่องวัดความเครียดที่ผูกกับพื้นผิวอาจไม่น่าเชื่อถือและอาจเกิดข้อผิดพลาดในการวัดที่คาดเดาไม่ได้

เทคโนโลยีที่ใช้มาตรวัดความเครียดมักใช้ในการผลิต เซ็นเซอร์ความดัน.มาตรวัดที่ใช้ในเซ็นเซอร์ความดันมักทำจากซิลิกอนโพลีซิลิคอนฟิล์มโลหะฟิล์มหนาและฟอยล์ที่ถูกผูกมัด
