รายละเอียดสินค้า
สถานที่กำเนิด: เซียงไฮ้ประเทศจีน,
ชื่อแบรนด์: TANKII
ได้รับการรับรอง: ISO SGS
หมายเลขรุ่น: Ni80mo5 / หมู่ 80
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: ตกลงกันได้
ราคา: negotiable
รายละเอียดการบรรจุ: กล่องไม้
เวลาการส่งมอบ: 7-15 วันทำงาน
เงื่อนไขการชำระเงิน: L / C, T / T, Wester N Union
สามารถในการผลิต: 200 ตันต่อเดือน
วัสดุ: |
permalloy |
ชื่อ: |
1J85 |
ความหนา: |
0.03mm |
เส้นผ่าศูนย์กลาง: |
0.02mm |
รูปร่าง: |
ท่อ / ลวด / คัน / แถบ / แผ่น / ขดลวด |
มาตรฐาน: |
ASTM / GB |
วัสดุ: |
permalloy |
ชื่อ: |
1J85 |
ความหนา: |
0.03mm |
เส้นผ่าศูนย์กลาง: |
0.02mm |
รูปร่าง: |
ท่อ / ลวด / คัน / แถบ / แผ่น / ขดลวด |
มาตรฐาน: |
ASTM / GB |

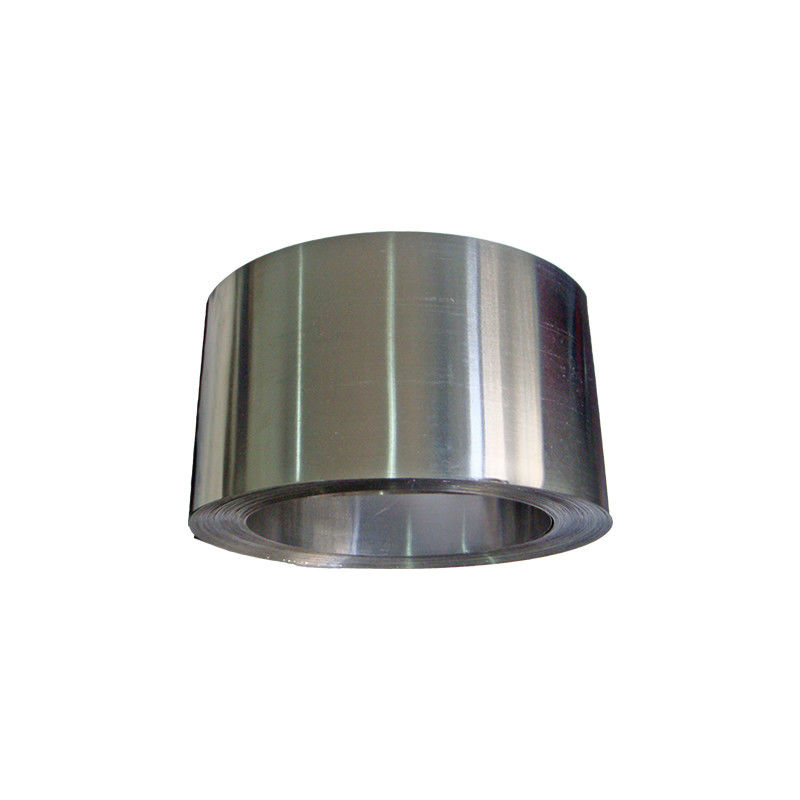

Soft Magnetic Alloys Strip 1j85 / E11c / Ni80mo5 / 1j79 / Mu 80 Permalloy สำหรับแกนหม้อแปลง
permalloy
Permalloy is a nickel-iron, soft magnetic alloy containing 80% nickel. Permalloy เป็นโลหะผสมเหล็กนิกเกิล, แม่เหล็กอ่อนนุ่มที่มีนิกเกิล 80% Mainly used in two areas, for energy conversion and information processing ส่วนใหญ่ใช้ในสองด้านสำหรับการแปลงพลังงานและการประมวลผลข้อมูล
In the power industry, mainly in the high magnetic field has a high magnetic induction and low core loss of the alloy. ในอุตสาหกรรมพลังงานส่วนใหญ่ในสนามแม่เหล็กสูงมีการเหนี่ยวนำแม่เหล็กสูงและการสูญเสียแกนต่ำของโลหะผสม In the electronics industry, mainly at low or medium alloy having a high magnetic permeability and low coercive force. ในอุตสาหกรรมอิเล็กทรอนิกส์ส่วนใหญ่ที่อัลลอยด์ต่ำหรือปานกลางมีการซึมผ่านของแม่เหล็กสูงและแรงบีบบังคับต่ำ At high frequencies shall be made on a thin strip or alloy higher resistivity. ที่ความถี่สูงจะต้องทำบนแถบบาง ๆ หรือความต้านทานสูงกว่าโลหะผสม Usually with sheet or strip. มักจะมีแผ่นหรือแถบ
Soft magnetic materials in exchange for use, due to the alternating magnetic eddy currents are induced inside the material, resulting in the loss, the smaller the resistance of the alloy, the greater the thickness, the higher the frequency of the alternating magnetic field, eddy current losses greater, magnetic reduce more. วัสดุแม่เหล็กอ่อนเพื่อแลกกับการใช้งานเนื่องจากกระแสไหลวนของแม่เหล็กกระแสสลับถูกเหนี่ยวนำให้เกิดขึ้นภายในวัสดุทำให้เกิดการสูญเสียความต้านทานของโลหะผสมขนาดเล็กยิ่งมีความหนามากขึ้นความถี่ของสนามแม่เหล็กไฟฟ้ากระแสสลับที่สูงขึ้น การสูญเสียในปัจจุบันมากขึ้นแม่เหล็กลดลงมากขึ้น For this, the material must be made thinner sheet (tape), and the surface coated with an insulating layer, or the use of certain methods to the surface to form an oxide insulating layer, such alloys commonly used magnesium oxide electrophoresis coating. สำหรับเรื่องนี้วัสดุจะต้องทำแผ่นทินเนอร์ (เทป) และพื้นผิวที่เคลือบด้วยชั้นฉนวนหรือการใช้วิธีการบางอย่างกับพื้นผิวในรูปแบบชั้นฉนวนออกไซด์, โลหะผสมที่ใช้กันทั่วไปเช่นแมกนีเซียมออกไซด์อิเล็กโทรเคลือบ
โลหะผสมเหล็กนิกเกิล - ส่วนใหญ่ในการใช้สนามแม่เหล็กสลับส่วนใหญ่สำหรับแอกเหล็ก, รีเลย์, หม้อแปลงไฟฟ้าขนาดเล็กและป้องกันสนามแม่เหล็ก
องค์ประกอบทางเคมี
| ส่วนประกอบ | % | ค | P | S | Mn | ศรี | Ni | Mo | ลูกบาศ์ก | เฟ |
| เนื้อหา | นาที | 0.30 | 0.15 | 77.0 | 4.00 | บาล | ||||
| สูงสุด | 0.03 | 0.02 | 0.02 | 0.60 | 0.30 | 80.0 | 5.00 | 0.20 |
คุณสมบัติทางกายภาพ
| ความหนาแน่น (g / cm3) | 8.74 |
| ค่าสัมประสิทธิ์การขยายตัวเชิงเส้น (10-6 องศาเซลเซียส-1) | 10.90 ~ 11.20 |
| ความต้านทาน (μΩ· m) | 0.56 |
| จุด Curie (ºC) | 400 |
| สัมประสิทธิ์การอิ่มตัวของแม่เหล็ก (10)-6) | 0.5 |
| จุดหลอมเหลว (ºC) | - |
คุณสมบัติแม่เหล็ก
| เกรด | สเป็ค | D / มม |
μ00.08 / (mH / m) |
μม. / (mH / m) |
Bs/ T | Hค/ (A / m) |
| ≥ | ≤ | |||||
| permalloy | แถบรีดเย็น | 0.005-0.01 | 20.0 | 87.5 | 0.70 | 4.8 |
| 0.02-0.04 | 22.5 | 100.0 | 0.70 | 3.6 | ||
| 0.05-0.09 | 35.0 | 137.5 | 0.70 | 2.4 | ||
| 0.10-0.19 | 37.5 | 187.5 | 0.70 | 1.6 | ||
| 0.20-0.34 | 50.0 | 225.0 | 0.70 | 1.2 | ||
| 0.35-1.00 | 62.5 | 312.5 | 0.70 | 0.8 | ||
| 1.10-2.50 | 50.0 | 187.5 | 0.70 | 1.2 | ||
| 2.51-3.00 | 43.8 | 150.0 | 0.70 | 1.44 | ||
| แผ่นรีดร้อน | 3-22 | 37.5 | 125.0 | 0.70 | 1.6 | |
| บาร์รีดร้อน | 8-100 | 37.5 | 125.0 | 0.70 | 1.6 | |
| เกรด | สเป็ค | δ / mm | 0.1A / m, μ1/ (mH / m) | |||
| 600Hz | 400Hz | 1kHz | 10kHz | |||
| ≥ | ||||||
| permalloy | แถบรีดเย็น | 0.02 | - | - | 20.0 | 15 |
| 0.05 | - | - | 31.3 | 11.3 | ||
| 0.10 | - | 31.3 | 25.0 | - | ||
| 0.20 | - | 23.8 | 10.0 | - | ||
| 0.35 | 38 | 12.5 | - | - | ||
รูปแบบของการจัดหา
| ชื่อโลหะผสม | ชนิด | มิติ | |
| permalloy | ลวด | D = 0.05 ~ 8 มม | |
| permalloy | เพิก | W = 5 ~ 1,000 มม | T = 0.1 ~ 1.0 มม |
| permalloy | กระดาษฟอยล์ | W = 10 ~ 100 มม | T = 0.01 ~ 0.1 มม |
| permalloy | บาร์ | Dia = 8 ~ 100 มม | L = 50 ~ 1,000 มม |
