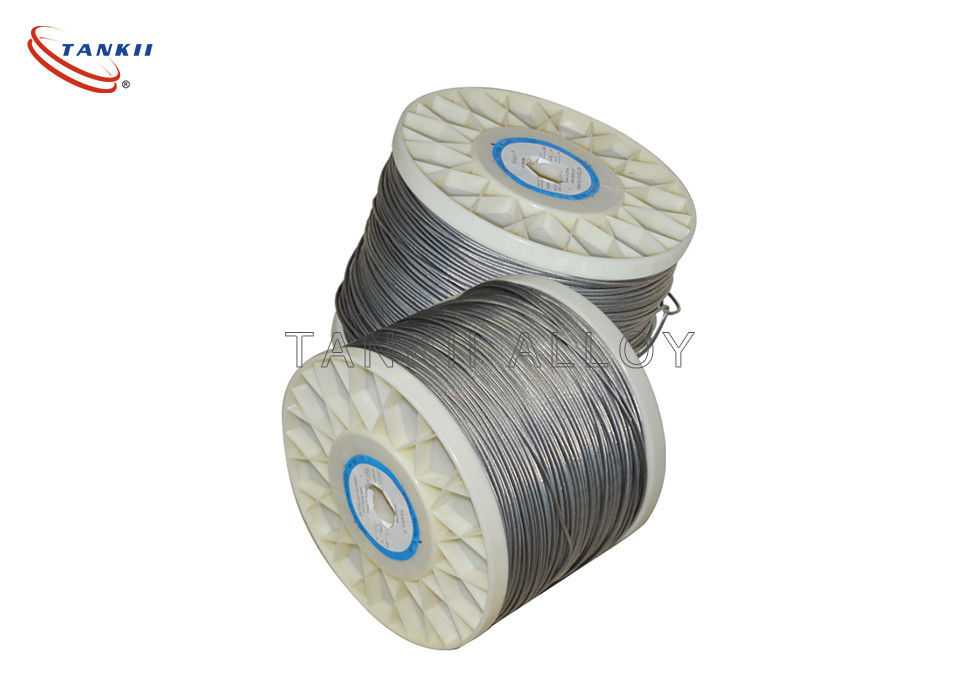

19 * 0.574 0Cr25Al5 เชือกลวดควั่น / Fecral ลวดอุปกรณ์ต้านทานความร้อน

19 * 0.574 0Cr25Al5 ลวดสลิงควั่นสำหรับอุปกรณ์ต้านทานความร้อน

คำอธิบายทั่วไป:

ลวดต้านทานเป็นลวดที่มีไว้สำหรับสร้างตัวต้านทานไฟฟ้า (ซึ่งใช้เพื่อควบคุมปริมาณกระแสไฟฟ้าในวงจร)จะดีกว่าถ้าโลหะผสมที่ใช้มีความต้านทานสูงเนื่องจากสามารถใช้ลวดที่สั้นกว่าได้ในหลาย ๆ สถานการณ์ความเสถียรของตัวต้านทานมีความสำคัญเป็นอันดับต้น ๆ ดังนั้นค่าสัมประสิทธิ์อุณหภูมิของความต้านทานและความต้านทานการกัดกร่อนของโลหะผสมจึงมีส่วนสำคัญในการเลือกใช้วัสดุ

เมื่อใช้ลวดต้านทานสำหรับองค์ประกอบความร้อน (ในเครื่องทำความร้อนไฟฟ้าเครื่องปิ้งขนมปังและอื่น ๆ ) ความต้านทานสูงและความต้านทานการเกิดออกซิเดชันเป็นสิ่งสำคัญ

บางครั้งลวดต้านทานถูกหุ้มด้วยผงเซรามิกและหุ้มไว้ในท่อของโลหะผสมอื่นองค์ประกอบความร้อนดังกล่าวใช้ในเตาอบไฟฟ้าและเครื่องทำน้ำอุ่นและในรูปแบบพิเศษสำหรับเตาปรุงอาหาร

ลวดสลิง เป็นโลหะหลายเส้น ลวด บิดเป็น เกลียว สร้างคอมโพสิต "เชือก"ในรูปแบบที่เรียกว่า" เชือกวาง "ลวดสลิงที่มีเส้นผ่านศูนย์กลางใหญ่ขึ้นประกอบด้วยเชือกหลายเส้นในรูปแบบที่เรียกว่า" วางสาย "

สายเหล็กสำหรับลวดสลิงมักทำจากเหล็กกล้าคาร์บอนที่ไม่ใช่โลหะผสมซึ่งมีปริมาณคาร์บอน 0.4 ถึง 0.95%เชือกลวดมีความแข็งแรงสูงมากทำให้ลวดสลิงสามารถรองรับแรงดึงขนาดใหญ่และวิ่งข้ามมัดที่มีเส้นผ่านศูนย์กลางค่อนข้างเล็ก

ในสิ่งที่เรียกว่า cross lay strands สายไฟของชั้นต่างๆจะข้ามกันในการวางเส้นคู่ขนานที่ใช้ส่วนใหญ่ความยาวของชั้นของชั้นลวดทั้งหมดจะเท่ากันและสายไฟของชั้นที่ซ้อนทับสองชั้นจะขนานกันทำให้เกิดการสัมผัสเชิงเส้นลวดของชั้นนอกรองรับด้วยสายไฟสองเส้นของชั้นในสายไฟเหล่านี้เป็นเพื่อนบ้านตลอดความยาวของเส้นเส้นโครงร่างขนานถูกสร้างขึ้นในการดำเนินการเดียวความทนทานของลวดสลิงที่มีเกลียวประเภทนี้จะมากกว่าของลวดสลิง (ที่ไม่ค่อยได้ใช้) มากนักเส้นวางแบบขนานที่มีชั้นลวดสองชั้นมีฟิลเลอร์ก่อสร้าง Seale หรือ Warrington

โดยหลักการแล้วเชือกเกลียวเป็นเกลียวกลมเนื่องจากมีการประกอบเป็นชั้น ๆ ของสายไฟที่วางอยู่บนจุดศูนย์กลางโดยมีสายไฟอย่างน้อยหนึ่งชั้นวางในทิศทางตรงกันข้ามกับชั้นนอกเชือกเกลียวสามารถปรับขนาดได้ในลักษณะที่ไม่หมุนซึ่งหมายความว่าภายใต้ความตึงเครียดแรงบิดของเชือกจะเกือบเป็นศูนย์เชือกเกลียวเปิดประกอบด้วยสายกลมเท่านั้นเชือกขดลวดครึ่งตัวและเชือกม้วนแบบล็อคเต็มจะมีศูนย์กลางที่ทำจากสายกลมเสมอเชือกขดลวดที่ล็อคมีสายโปรไฟล์ชั้นนอกหนึ่งชั้นหรือมากกว่านั้นพวกเขามีข้อได้เปรียบที่โครงสร้างของพวกเขาป้องกันการซึมผ่านของสิ่งสกปรกและน้ำได้มากขึ้นและยังช่วยปกป้องพวกเขาจากการสูญเสียน้ำมันหล่อลื่นนอกจากนี้ยังมีข้อได้เปรียบที่สำคัญอีกประการหนึ่งเนื่องจากปลายลวดด้านนอกที่ขาดจะไม่สามารถออกจากเชือกได้หากมีขนาดที่เหมาะสม

ลวดตีเกลียวประกอบด้วยสายไฟขนาดเล็กจำนวนมากที่มัดรวมหรือพันเข้าด้วยกันเพื่อสร้างตัวนำที่ใหญ่ขึ้นลวดตีเกลียวมีความยืดหยุ่นมากกว่าลวดทึบที่มีพื้นที่หน้าตัดเดียวกันทั้งหมดลวดตีเกลียวใช้เมื่อต้องการความต้านทานต่อความล้าของโลหะสูงขึ้นสถานการณ์ดังกล่าวรวมถึงการเชื่อมต่อระหว่างแผงวงจรในอุปกรณ์แผงวงจรพิมพ์หลายตัวซึ่งความแข็งแกร่งของลวดทึบจะทำให้เกิดความเครียดมากเกินไปอันเป็นผลมาจากการเคลื่อนไหวระหว่างการประกอบหรือการให้บริการสายไฟ AC สำหรับเครื่องใช้ไฟฟ้าสายเครื่องดนตรีสายเมาส์คอมพิวเตอร์สายเชื่อมอิเล็กโทรดสายควบคุมที่เชื่อมต่อชิ้นส่วนเครื่องจักรที่เคลื่อนไหวสายเครื่องขุดสายเครื่องต่อท้ายและอื่น ๆ อีกมากมาย

ที่ความถี่สูงกระแสจะเดินทางใกล้พื้นผิวของสายไฟเนื่องจาก ผลกระทบต่อผิวหนังทำให้สูญเสียพลังงานในสายไฟเพิ่มขึ้นลวดตีเกลียวอาจดูเหมือนจะลดผลกระทบนี้เนื่องจากพื้นที่ผิวทั้งหมดของเส้นมีค่ามากกว่าพื้นที่ผิวของเส้นลวดทึบที่เท่ากัน แต่ลวดตีเกลียวธรรมดาจะไม่ลดผลกระทบที่ผิวหนังเนื่องจากเส้นทั้งหมดลัดวงจรเข้าด้วยกันและทำงาน เป็นตัวนำเดียวลวดตีเกลียวจะมีความต้านทานสูงกว่าลวดทึบที่มีเส้นผ่านศูนย์กลางเท่ากันเนื่องจากหน้าตัดของลวดตีเกลียวไม่ใช่ทองแดงทั้งหมดมีช่องว่างที่หลีกเลี่ยงไม่ได้ระหว่างเส้น (นี่คือปัญหาการบรรจุวงกลมสำหรับวงกลมภายในวงกลม)ลวดตีเกลียวที่มีหน้าตัดเดียวกับตัวนำไฟฟ้ากล่าวกันว่ามีเกจที่เท่ากันและมีเส้นผ่านศูนย์กลางใหญ่กว่าเสมอ

อย่างไรก็ตามสำหรับแอปพลิเคชันความถี่สูงจำนวนมาก เอฟเฟกต์ความใกล้เคียงรุนแรงกว่าผลกระทบทางผิวหนังและในบางกรณีลวดที่พันแบบเรียบง่ายสามารถลดผลกระทบจากระยะใกล้ได้เพื่อให้ได้ประสิทธิภาพที่ดีขึ้นที่ความถี่สูงอาจใช้ลวด litz ซึ่งแต่ละเส้นหุ้มฉนวนและบิดเป็นลวดลายพิเศษ

ยิ่งลวดแต่ละเส้นอยู่ในมัดลวดมากเท่าไหร่ลวดก็จะยิ่งมีความยืดหยุ่นป้องกันการหักงอป้องกันการแตกหักและแข็งแรงอย่างไรก็ตามเส้นใยที่มากขึ้นจะเพิ่มความซับซ้อนในการผลิตและต้นทุน

ด้วยเหตุผลทางเรขาคณิตจำนวนเส้นต่ำสุดที่มักจะเห็นคือ 7 เส้นตรงกลางโดยมี 6 เส้นล้อมรอบระดับถัดไปคือ 19 ซึ่งเป็นอีกชั้นของ 12 เส้นที่ด้านบนของ 7 หลังจากนั้นจำนวนจะแตกต่างกันไป แต่ 37 และ 49 เป็นเรื่องปกติจากนั้นอยู่ในช่วง 70 ถึง 100 (ตัวเลขไม่แน่นอนอีกต่อไป)แม้แต่จำนวนที่มากกว่าที่มักพบในสายเคเบิลขนาดใหญ่มาก

สำหรับการใช้งานที่ลวดเคลื่อน 19 คือค่าต่ำสุดที่ควรใช้ (7 ควรใช้เฉพาะในแอพพลิเคชั่นที่วางลวดแล้วไม่ขยับ) และ 49 จะดีกว่ามากสำหรับแอปพลิเคชันที่มีการเคลื่อนไหวซ้ำ ๆ อย่างต่อเนื่องเช่นหุ่นยนต์ประกอบและสายหูฟังจำเป็นต้องใช้ 70 ถึง 100

สำหรับการใช้งานที่ต้องการความยืดหยุ่นมากยิ่งขึ้นจะใช้เกลียวมากขึ้น (สายเชื่อมเป็นตัวอย่างปกติ แต่ยังรวมถึงการใช้งานที่ต้องเคลื่อนย้ายลวดในพื้นที่ จำกัด )ตัวอย่างหนึ่งคือลวด 2/0 ที่ทำจากลวดเกจ # 36 จำนวน 5,292 เส้นเส้นจะถูกจัดระเบียบโดยการสร้างมัด 7 เส้นก่อนจากนั้นทั้ง 7 กลุ่มจะรวมกันเป็นกลุ่มซุปเปอร์สุดท้าย 108 ซูเปอร์บันเดิลถูกใช้เพื่อสร้างสายเคเบิลขั้นสุดท้ายสายไฟแต่ละกลุ่มจะพันเป็นเกลียวเพื่อที่ว่าเมื่อลวดงอส่วนของมัดที่ขึงจะเคลื่อนที่ไปรอบ ๆ เกลียวไปยังส่วนที่บีบอัดเพื่อให้ลวดมีความเค้นน้อยลง
