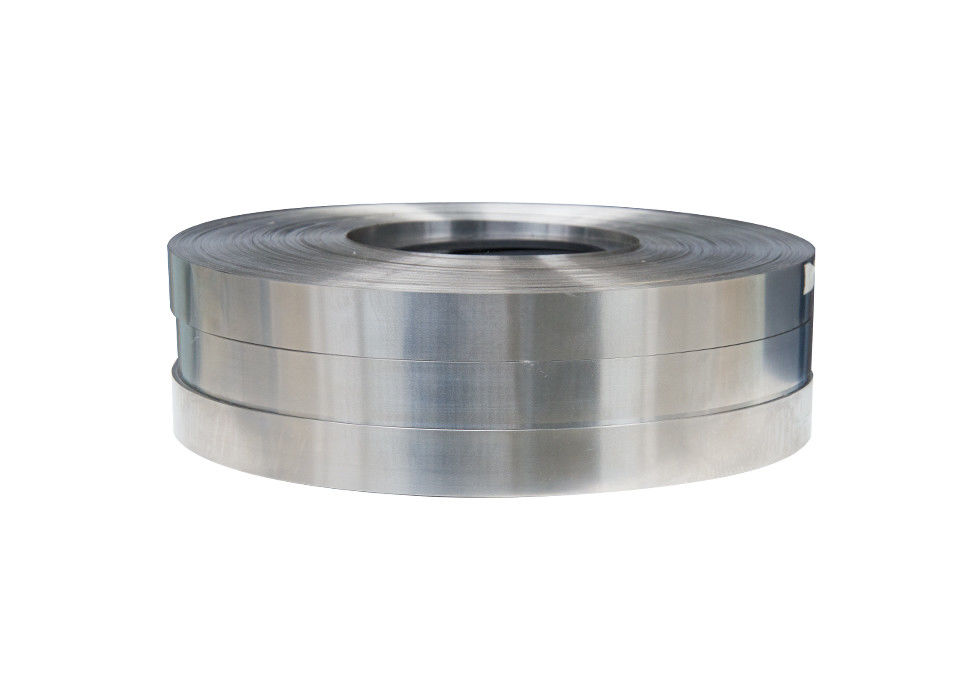

Bright Constantan Copper Nickel Strip CuNi44Mn ความต้านทานการเกิดออกซิเดชัน 0.05 มม. * 100 มม

โลหะผสมทองแดงนิกเกิลที่มีองค์ประกอบเพิ่มเติมจำนวนเล็กน้อยโดยเฉพาะเพื่อให้ได้ค่าที่แม่นยำสำหรับค่าสัมประสิทธิ์อุณหภูมิของความต้านทาน

Constantan เป็นโลหะผสมทองแดงนิกเกิลมักประกอบด้วยทองแดง 55% และ 45% นิกเกิล คุณสมบัติหลักของมันคือความต้านทานซึ่งคงที่ในช่วงอุณหภูมิที่กว้าง โลหะผสมอื่น ๆ ที่มีค่าสัมประสิทธิ์อุณหภูมิใกล้เคียงกันเป็นที่รู้จักเช่น Manganin (Cu86Mn12Ni2)

จากโลหะผสมที่ทันสมัยทั้งหมดของมาตรวัดความเครียด Constantan เป็นของเก่าที่สุดและยังคงใช้กันอย่างแพร่หลาย สถานการณ์นี้สะท้อนถึงความจริงที่ว่า constantan มีการรวมคุณสมบัติที่ดีที่สุดสำหรับการใช้งานของเกจวัดความเครียด ตัวอย่างเช่นโลหะผสมนี้มีความไวต่อความเครียดสูงหรือปัจจัยเกจซึ่งค่อนข้างไม่ไวต่อระดับความเครียดและอุณหภูมิ ความต้านทานสูงพอที่จะบรรลุค่าความต้านทานที่เหมาะสมในกริดขนาดเล็กมากและค่าสัมประสิทธิ์อุณหภูมิของความต้านทานไม่มากเกินไป นอกจากนี้คอนสแตนตินันยังมีชีวิตที่อ่อนล้าและมีความสามารถในการยืดตัวค่อนข้างสูง อย่างไรก็ตามต้องสังเกตว่าคอนสแตนตินนั้นมีแนวโน้มที่จะแสดงการดริฟท์อย่างต่อเนื่องที่อุณหภูมิสูงกว่า 65 ° C (150 ° F); และคุณลักษณะนี้ควรนำมาพิจารณาเมื่อไม่มีความเสถียรของมาตรวัดความเครียดเป็นสิ่งสำคัญในช่วงเวลาหรือวัน

ชื่อพ้อง

A-Alloy P-alloy, โลหะผสมทองแดง - นิกเกิล, โลหะผสมความต้านทาน CuNi44, โลหะผสมนิกเกิล 55% / ค่าคงที่ 45% โลหะผสม constantan, ฟอยล์คงที่, แถบคงที่, แผ่นคงที่, แผ่นคงที่, ลวดคงที่, โลหะผสมวัดความเครียด, คิวโปรนิกเกิล

คุณสมบัติทางเคมี
a) Ni = 44.2%, Mn = 1.5%, Fe = 0.5%, Cu = ยอดคงเหลือ

b) A-Alloy: สิ่งสำคัญมากคือ Constantan สามารถประมวลผลเพื่อชดเชยอุณหภูมิของตัวเองเพื่อให้ตรงกับช่วงกว้างของค่าสัมประสิทธิ์วัสดุทดสอบของการขยายตัวทางความร้อน โลหะผสมถูกจัดทำในการชดเชยอุณหภูมิ (STC) หมายเลข 00, 03, 05, 06, 09, 13, 15, 18, 30, 40 และ 50 สำหรับใช้กับวัสดุทดสอบที่มีค่าสัมประสิทธิ์การขยายตัวทางความร้อน ต่อล้านยาว (หรือ µm / m) ต่อเคลวินหรือองศาเซลเซียสหรือองศาฟาเรนไฮต์

c) P-alloy: สำหรับการวัดสายพันธุ์ที่มีขนาดใหญ่มาก 5% (50,000 microstrain) หรือสูงกว่าค่าคงที่อบ (P alloy) เป็นวัสดุกริดที่เลือกตามปกติ คอนสแตนตานในรูปแบบนี้เหนียวมาก และในความยาวเกจ 0.125 นิ้ว (3 มม.) และนานกว่านั้นสามารถทำให้เครียดได้> 20% มันควรจะเป็นพาหะในใจอย่างไรก็ตามภายใต้วงรอบสูงสายโลหะผสม P จะแสดงการเปลี่ยนแปลงความต้านทานถาวรบางอย่างในแต่ละรอบและก่อให้เกิดการเปลี่ยนแปลงศูนย์ที่สอดคล้องกันในมาตรวัดความเครียด เนื่องจากคุณลักษณะนี้และแนวโน้มของความล้มเหลวของกริดก่อนกำหนดที่มีการรัดซ้ำ ๆ จึงไม่แนะนำให้ใช้ P อัลลอยด์โดยทั่วไปสำหรับการใช้งานแบบวนซ้ำ P alloy มีหมายเลข STC ของ 08 และ 40 สำหรับใช้กับโลหะและพลาสติกตามลำดับ
