รายละเอียดสินค้า:
|
| รัฐ: | อ่อนอบอ่อนหรือแข็ง | ตัวอย่างอุปทาน: | อุปทานตัวอย่างขนาดเล็กสามารถใช้ได้ |
|---|---|---|---|
| วัสดุตัวนำ: | ทองแดงเปลือยแข็ง | องค์ประกอบทางเคมี: | Cu, Mn, Ni |
| ความต้านทานคงที่: | 0.48 ± 0.03 | ค่าคงที่สูงสุด อุณหภูมิในการทำงาน: | ≤500 |
| ไฮไลต์: | โลหะผสมแม่เหล็กอ่อน,ท่อความแม่นยำ,โลหะผสมโควาร์ |
||
โลหะผสมทองแดงนิกเกิลประกอบด้วย: Constantan CuNi40 (6J40), CuNi1, CuNi2, CuNi6, CuNi8, CuNi10, CuNi14, CuNi19,
CuNi23CuNi30, CuNi34, CuNi44
1. คอนสแตนตาน
รายละเอียดสินค้า:
ชั้นประถมศึกษาปี: 6J40 ยังเป็นที่รู้จักกันในนาม cuni40
ธรรมชาติ: ด้วยนิกเกิล 40%, อัลลอยด์ทองแดงแมงกานีส 1.5%
Constantan เป็นโลหะผสมชนิดต้านทานซึ่งประกอบด้วยทองแดงและนิกเกิลเป็นส่วนประกอบหลัก
มันมีค่าสัมประสิทธิ์อุณหภูมิต่ำของความต้านทาน (TCR) และช่วงอุณหภูมิในการทำงานที่กว้าง (ต่ำกว่า 500 ° C) มัน
มีความเหมาะสมที่ดีในการทำงานทางกล, ความต้านทานการกัดกร่อนสูง มันถูกใช้สำหรับความต้านทานตัวแปรและความเครียด
ของการกัดกร่อน มันถูกใช้สำหรับองค์ประกอบความต้านทานตัวแปรและความเครียดในเครื่องมือทางเลือก
ผลิตภัณฑ์ของเรามีคุณสมบัติดังต่อไปนี้: ประสิทธิภาพการทำงานความต้านทานสูงอุณหภูมิการทำงานสูงโหลดพื้นผิวสูงที่อนุญาตแรงโน้มถ่วงที่เฉพาะเจาะจงขนาดเล็กและราคาที่เหมาะสม
2. มิติ constantan ใช้ได้
ลวด: 0.018-10 มม. ริบบิ้น: 0.05 * 0.2-2.0 * 6.0 มม

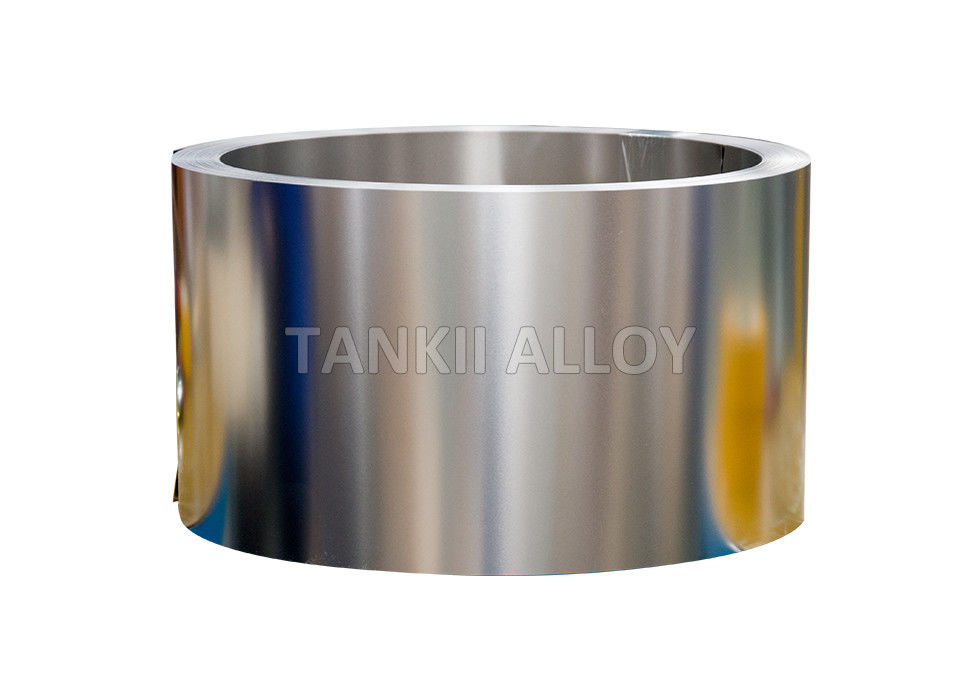

แถบ: 0.005 * 5.0-5.0 * 250 มม
บาร์: OD 4-100mm
3. องค์ประกอบทางเคมีและคุณสมบัติหลักของค่าคงที่
ชื่อ | รหัส | องค์ประกอบหลัก (%) | ความหนาแน่น (g / mm2) | |||
ลูกบาศ์ก | Mn | Ni | Cr | |||
Constantan | 6J40 | บาล | 1-2 | 39-41 | - | 8.9 |
ชนิด | (20º C) ความต้านทาน (μΩ. M) | (20º C) ชั่วคราว Coff ของ ความต้านทาน (α× 10-6 / ° C) | (0-100º C) EMF เชิงความร้อน กับทองแดง (μV / º C) | แม็กซ์ การทำงาน อุณหภูมิ (º C) | การยืดออก (%) | แรงดึง ความแข็งแรง (Mpa) | |
Constantan | 6J40 | 0.48 ± 0.03 | +40 | 45 | ≤500 | ≥15 | ≥390 |
Charact eristic | ความต้านทาน (200C μΩ.m) | Max.working อุณหภูมิ (0C) | แรงดึง ความแข็งแรง (Mpa) | ร้องไห้ จุด (0C) | ความหนาแน่น (g / cm3) | TCR x10-6 / 0C (20 ~ 600 0C) | EMF กับ Cu (μV / 0C) (0 ~ 100 0C) |
โลหะผสม Nomenc lature | |||||||
NC003 (CuNi1) | 0.03 | 200 | 210 | 1085 | 8.9 | <100 | -8 |
NC005 (CuNi2) | 0.05 | 200 | 220 | 1090 | 8.9 | <120 | -12 |
NC010 (CuNi6) | 0.1 | 220 | 250 | 1095 | 8.9 | <60 | -18 |
NC012 (CuNi8) | 0.12 | 250 | 270 | 1097 | 8.9 | <57 | -22 |
NC015 (CuNi10) | 0.15 | 250 | 290 | 1100 | 8.9 | <50 | -25 |
NC020 (CuNi14) | 0.2 | 300 | 310 | 1115 | 8.9 | <30 | -28 |
NC025 (CuNi19) | 0.25 | 300 | 340 | 1135 | 8.9 | <25 | -32 |
NC030 (CuNi23) | 0.3 | 300 | 350 | 1150 | 8.9 | <16 | -34 |
NC035 (CuNi30) | 0.35 | 350 | 400 | 1170 | 8.9 | <10 | -37 |
NC040 (CuNi34) | 0.4 | 350 | 400 | 1180 | 8.9 | 0 | -39 |
NC050 (CuNi44) | 0.5 | 400 | 420 | 1200 | 8.9 | <-6 | -43 |
4. การประยุกต์ใช้โลหะผสมต้านทาน cuni
สายและแถบโลหะผสมของ CuNi มักใช้ในสายเคเบิลความร้อนฟิวส์ตัวต้านทานและตัวควบคุมชนิดต่าง ๆ ตัวควบคุมรถยนต์ไฟฟ้า
เครื่องมือและเมตร, วงจรรวม, ตัวอย่างกระแสไฟฟ้า, ตัวต้านทาน และความต้านทานแรงดันต่ำเป็นต้น
ความต้านทานอัลลอย - ขนาดคอนสแตนแทน / ความสามารถทางอารมณ์
1; สภาพ: สดใสอบอ่อนนุ่ม
2; เส้นผ่าศูนย์กลางลวด 0.02 มม. - 1.0 มม. บรรจุในแกนม้วนใหญ่กว่า 1.0 มม. บรรจุในขดลวด
3; ก้าน, บาร์ขนาดเส้นผ่าศูนย์กลาง 1 มม. - 30 มม
4; แถบ: ความหนา 0.05 มม. - 7 มม. ความกว้าง 1 มม. - 280 มม
