รายละเอียดสินค้า
สถานที่กำเนิด: เซียงไฮ้ประเทศจีน
ชื่อแบรนด์: TANKII
ได้รับการรับรอง: ISO9001: 2008
หมายเลขรุ่น: Nikrothal 80
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 500M
ราคา: Negotiated
รายละเอียดการบรรจุ: หลอด, กล่อง, กรณี plywod ด้วยฟิล์มพลาสติกตามที่ลูกค้าต้องการของ
เวลาการส่งมอบ: 7-12 วัน
เงื่อนไขการชำระเงิน: L/c, T/T ตะวันตกสหภาพ Paypal
สามารถในการผลิต: 200 + TON + เดือน
เส้น: |
19/7/37 |
แม็กซ์หรือไม่: |
ใช่ |
ฉนวนกันความร้อน: |
ไม่ |
เส้นผ่านศูนย์กลางของสายเคเบิล: |
ขอร้อง |
ความต้านทาน: |
มีเสถียรภาพ |
เส้น: |
19/7/37 |
แม็กซ์หรือไม่: |
ใช่ |
ฉนวนกันความร้อน: |
ไม่ |
เส้นผ่านศูนย์กลางของสายเคเบิล: |
ขอร้อง |
ความต้านทาน: |
มีเสถียรภาพ |

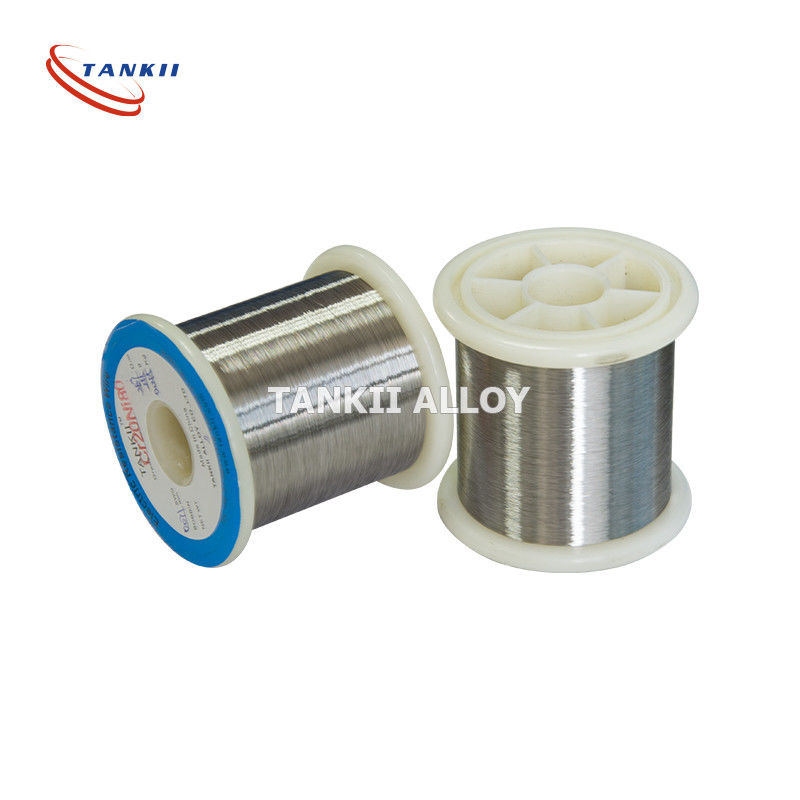

19 * 0.57 มม. Ni60Cr15 โลหะผสมนิกเกิลโครเมียมลวดพันเกลียวลวดหลายเส้น
คำอธิบายโดยละเอียดของลวดควั่น:
ลวดตีเกลียวมีความอเนกประสงค์อย่างมากและใช้ในงานอุตสาหกรรมเชิงพาณิชย์และผู้บริโภคจำนวนมากในขณะที่บางแอปพลิเคชันต้องใช้สายไฟและสายตัวนำที่เป็นของแข็ง แต่ลวดที่ควั่นมักเป็นที่ต้องการสำหรับความยืดหยุ่นที่มากกว่า
สายเคเบิลและสายไฟแบบควั่นถูกนำมาใช้อย่างหนักในอุตสาหกรรมที่ต้องการการยกการรองรับและความตึงเครียดเช่นการบินและอวกาศยานยนต์การสื่อสารเคมีอิเล็กทรอนิกส์การป้องกันความปลอดภัยและการแพทย์เพื่อให้เหมาะกับความต้องการของอุตสาหกรรมเหล่านี้และอื่น ๆ เชือกควั่นมีความเชี่ยวชาญมากขึ้นหากไม่แน่ใจควรปรึกษาซัพพลายเออร์ลวดสลิงเพื่อเลือกลวดที่เหมาะสมและหลีกเลี่ยงความล้มเหลวทางกลที่อาจมีค่าใช้จ่ายสูงและเป็นอันตราย
สายที่ตีเกลียวจะถูกระบุโดยแสดงรายการทั้งจำนวนเส้นและจำนวนสายต่อเกลียวตามลำดับเช่นเดียวกับการวางและระยะห่างของเชือกรหัสประจำตัวยังสามารถขยายไปยังเฉพาะเช่นประเภทหลักขีด จำกัด ปริมาณงานและอื่น ๆ ซึ่งแสดงอยู่ในรูปแบบย่อ
การเชื่อมต่อตัวยึดอุปกรณ์และฮาร์ดแวร์อื่น ๆ ที่ติดอยู่กับลวดที่ตีเกลียวก็มีความสำคัญเช่นกันเนื่องจากมีระดับความคล่องตัวของสายไฟที่แตกต่างกันในแง่ของการป้องกันการหลุดลุ่ยและการเชื่อมต่อ
| ประเภทโลหะผสม | เส้นผ่านศูนย์กลาง | ความต้านทาน | แรงดึง | การยืดตัว (%) |
การดัด | สูงสุด ต่อเนื่อง |
กำลังทำงาน ชีวิต |
| (มม.) | (μΩm) (20 ° C) | ความแข็งแรง | ครั้ง | บริการ | (ชั่วโมง) | ||
| (N / mm²) | อุณหภูมิ (° C) |
||||||
| Cr20Ni80 | <0.50 | 1.09 ± 0.05 | 850-950 | > 20 | > 9 | 1200 | > 20000 |
| 0.50-3.0 | 1.13 ± 0.05 | 850-950 | > 20 | > 9 | 1200 | > 20000 | |
| > 3.0 | 1.14 ± 0.05 | 850-950 | > 20 | > 9 | 1200 | > 20000 | |
| Cr30Ni70 | <0.50 | 1.18 ± 0.05 | 850-950 | > 20 | > 9 | 1250 | > 20000 |
| ≥0.50 | 1.20 ± 0.05 | 850-950 | > 20 | > 9 | 1250 | > 20000 | |
| Cr15Ni60 | <0.50 | 1.12 ± 0.05 | 850-950 | > 20 | > 9 | 1125 | > 20000 |
| ≥0.50 | 1.15 ± 0.05 | 850-950 | > 20 | > 9 | 1125 | > 20000 | |
| Cr20Ni35 | <0.50 | 1.04 ± 0.05 | 850-950 | > 20 | > 9 | 1100 | > 18000 |
| ≥0.50 | 1.06 ± 0.05 | 850-950 | > 20 | > 9 | 1100 | > 18000 | |
| 1Cr13Al4 | 0.03-12.0 | 1.25 ± 0.08 | 588-735 | > 16 | > 6 | 950 | > 10,000 |
| 0Cr15Al5 | 1.25 ± 0.08 | 588-735 | > 16 | > 6 | 1,000 | > 10,000 | |
| 0Cr25Al5 | 1.42 ± 0.07 | 634-784 | > 12 | > 5 | 1300 | > 8000 | |
| 0Cr23Al5 | 1.35 ± 0.06 | 634-784 | > 12 | > 5 | 1250 | > 8000 | |
| 0Cr21Al6 | 1.42 ± 0.07 | 634-784 | > 12 | > 5 | 1300 | > 8000 | |
| 1Cr20Al3 | 1.23 ± 0.06 | 634-784 | > 12 | > 5 | 1100 | > 8000 | |
| 0Cr21Al6Nb | 1.45 ± 0.07 | 634-784 | > 12 | > 5 | 1350 | > 8000 | |
| 0Cr27Al7Mo2 | 0.03-12.0 | 1.53 ± 0.07 | 686-784 | > 12 | > 5 | 1400 | > 8000 |
ด้วยเหตุผลทางเรขาคณิตจำนวนเส้นต่ำสุดที่มักจะเห็นคือ 7 เส้นตรงกลางโดยมี 6 เส้นล้อมรอบระดับถัดไปคือ 19 ซึ่งเป็นอีกชั้นของ 12 เส้นที่ด้านบนของ 7 หลังจากนั้นจำนวนจะแตกต่างกันไป แต่ 37 และ 49 เป็นเรื่องปกติจากนั้นอยู่ในช่วง 70 ถึง 100 (ตัวเลขไม่แน่นอนอีกต่อไป)แม้แต่จำนวนที่มากกว่าที่มักพบในสายเคเบิลขนาดใหญ่มาก
สำหรับการใช้งานที่ลวดเคลื่อน 19 คือค่าต่ำสุดที่ควรใช้ (7 ควรใช้เฉพาะในแอพพลิเคชั่นที่วางลวดแล้วไม่ขยับ) และ 49 จะดีกว่ามากสำหรับแอปพลิเคชันที่มีการเคลื่อนไหวซ้ำ ๆ อย่างต่อเนื่องเช่นหุ่นยนต์ประกอบและสายหูฟังจำเป็นต้องใช้ 70 ถึง 100
สำหรับการใช้งานที่ต้องการความยืดหยุ่นมากยิ่งขึ้นจะใช้เกลียวมากขึ้น (สายเชื่อมเป็นตัวอย่างปกติ แต่ยังรวมถึงการใช้งานที่ต้องเคลื่อนย้ายลวดในพื้นที่ จำกัด )ตัวอย่างหนึ่งคือลวด 2/0 ที่ทำจากลวดเกจ # 36 จำนวน 5,292 เส้นเส้นจะถูกจัดระเบียบโดยการสร้างมัด 7 เส้นก่อนจากนั้นทั้ง 7 กลุ่มจะรวมกันเป็นกลุ่มซุปเปอร์สุดท้าย 108 ซูเปอร์บันเดิลถูกใช้เพื่อสร้างสายเคเบิลขั้นสุดท้ายสายไฟแต่ละกลุ่มจะพันเป็นเกลียวเพื่อที่ว่าเมื่อลวดงอส่วนของมัดที่ขึงจะเคลื่อนที่ไปรอบ ๆ เกลียวไปยังส่วนที่บีบอัดเพื่อให้ลวดมีความเค้นน้อยลง
